Ana
| Ürün serisi |

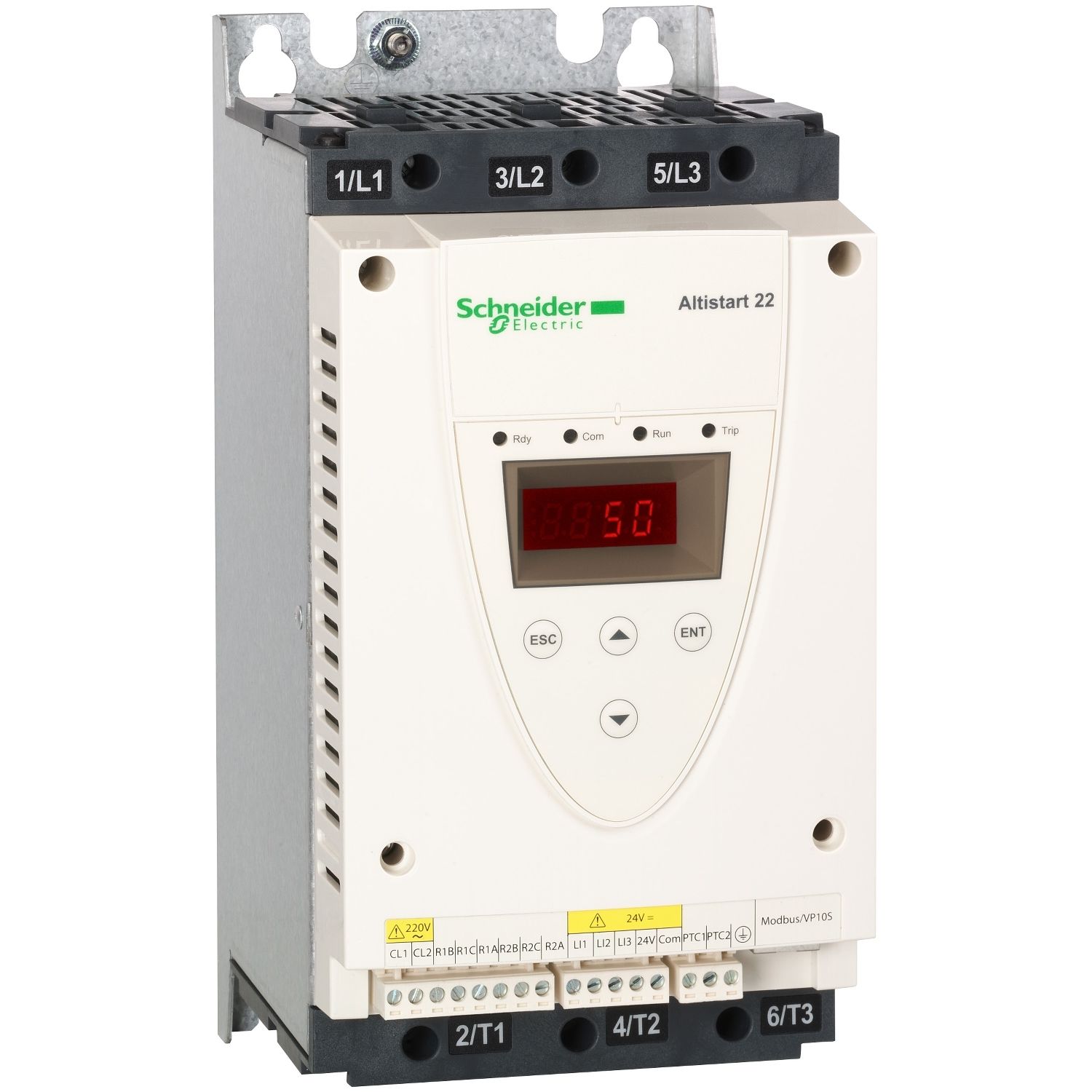

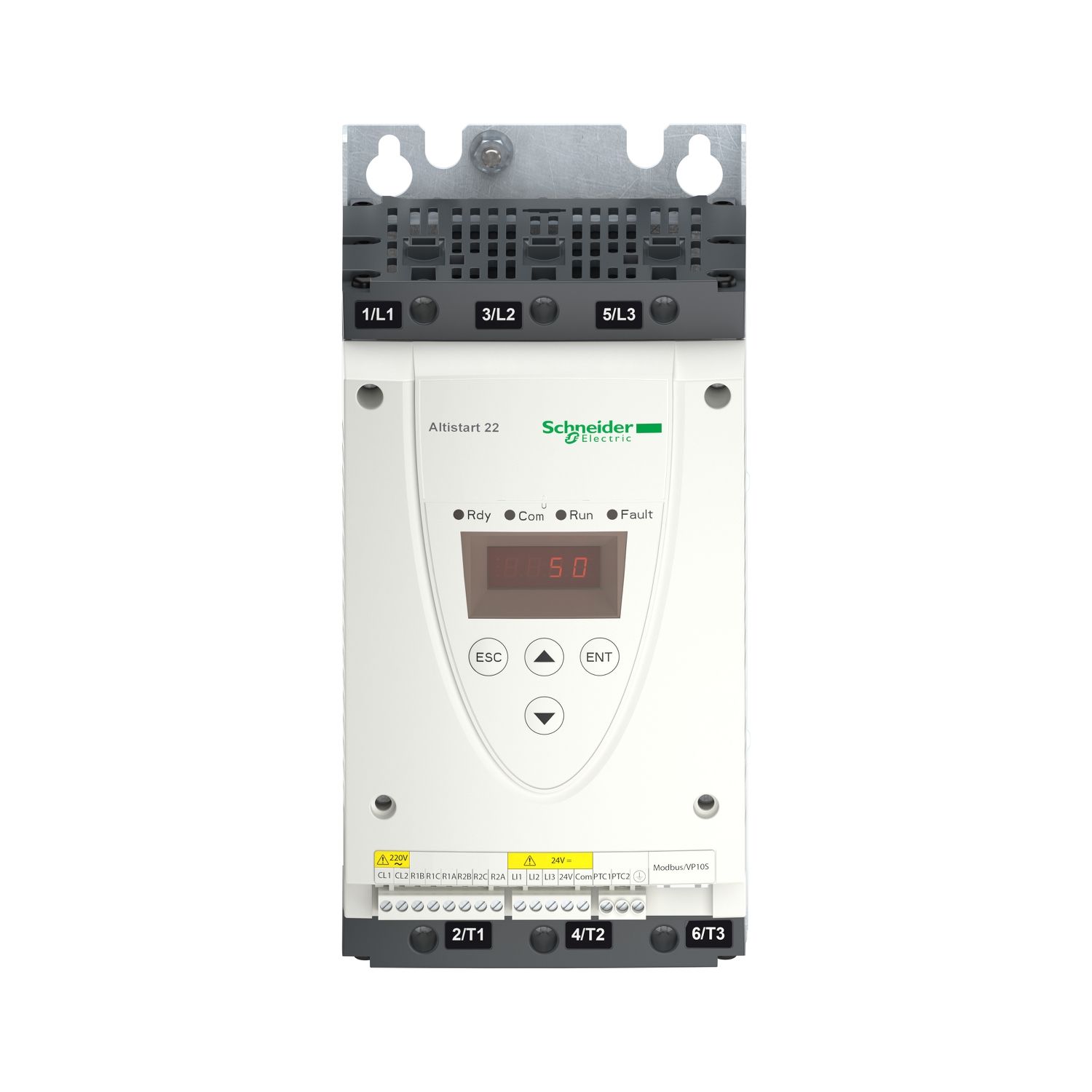

Altistart 22
|
| Ürün ya da bileşen tipi |
Yumuşak yolverici
|
| Ürün varış yeri |
Asenkron motorlar
|
| Ürüne özel uygulama |
Pompalar ve fanlar
|
| Bileşen adı |
ATS22
|
| Fazların ağ sayısı |
3 faz
|
| [Us] nominal besleme gerilimi |
230...440 V % - 15...10
|
| Motor gücü kW |
15 kW 400 V
15 kW 440 V
7,5 kW 230 V
|
| Fabrika ayarı akımı |
28,5 A
|
| W cinsinden güç dağılımı |
44 W standart uygulamalar için
|
| Kullanım kategorisi |
AC-53A
|
| Başlatma tipi |
Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır)
|
| IcL yolverici değeri |
32 A için motor besleme hattında bağlantı standart uygulamalar için
|
| IP koruma derecesi |
IP20
|
Tamamlayıcı
| Montaj stili |
Soğutma bloklu
|
| Kullanılabilir işlev |
Dahili bypas
|
| Besleme gerilimi limitleri |
195…484 V
|
| Besleme frekansı |
50...60 Hz - 10...10 %
|
| Şebeke frekansı |
45...66 Hz
|
| Cihaz bağlantısı |
Motor besleme hattında
Motor delta terminallerine
|
| Kontrol devresi gerilimi |
230 V % - 15...10 50/60 Hz
|
| Kontrol devresi tüketimi |
20 W
|
| Dijital çıkış sayısı |
2
|
| Dijital çıkış tipi |
Röle çıkışları R1 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
Röle çıkışları R2 230 V çalışıyor, alarm, açma, durdu, durmadı, başlatılıyor, hazır C/O
|
| Minimum anahtarlama akımı |
100 mA -de 12 V DC (röle çıkışları)
|
| Maksimum anahtarlama akımı |
5 A 250 V AC dirençli 1 röle çıkışları
5 A 30 V DC dirençli 1 röle çıkışları
2 A 250 V AC endüktif 0,4 20 ms röle çıkışları
2 A 30 V DC endüktif 7 ms röle çıkışları
|
| Dijital giriş sayısı |
3
|
| Dijital giriş tipi |
(LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm
|
| Dijital giriş gerilimi |
24 V <= 30 V
|
| Dijital giriş lojiği |
Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5 mA
|
| Çıkış akımı |
0,4...1 Icl ayarlanabilir
|
| PTC prob girişi |
750 Ohm
|
| Haberleşme port protokolü |
Modbus
|
| Konnektör tipi |
1 RJ45
|
| Haberleşme veri bağlantısı |
Seri
|
| Fiziksel arayüz |
RS485 çoklu priz
|
| Iletim hızı |
4800, 9600 veya 19200 bps
|
| Kurulu cihaz |
31
|
| Koruma tipi |
Faz hatası: hat
Termal koruma: motor
Termal koruma: yolverici
|
| İşaretleme |
CE
|
| Soğutmanın tipi |
Zorlamalı konveksiyon
|
| Çalışma konumu |
Dikey +/- 10 derece
|
| Yükseklik |
265 mm
|
| Genişlik |
130 mm
|
| Derinlik |
169 mm
|
| Ürün ağırlığı |
7 kg
|
| Motor power range AC-3 |
7…11 kW -de 200…240 V 3 faz
15…25 kW -de 380…440 V 3 faz
|
| Motor yolverici tipi |
Yumuşak yolverici
|
Ortam
| Elektromanyetik uyumluluk |
Iletimli ve yayılmalı emisyonlar seviye A 'e uygunIEC 60947-4-2
Sönen salınım dalgaları seviye 3 'e uygunIEC 61000-4-12
Elektrostatik deşarj seviye 3 'e uygunIEC 61000-4-2
Elektrik akımlarına bağışıklık seviye 4 'e uygunIEC 61000-4-4
Yayılan radyo-elektrik parazitlerine bağışıklık seviye 3 'e uygunIEC 61000-4-3
Gerilim/akım darbesi seviye 3 'e uygunIEC 61000-4-5
|
| Standartlar |
IEC 60947-4-2
|
| Ürün sertifikaları |
GOST
C-Tick
UL
CCC
CSA
|
| Titreşim direnci |
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
1,5 mm (f= 2…13 Hz) 'e uygunIEC 60068-2-6
|
| Darbe dayanımı |
15 gn için 11 ms 'e uygunIEC 60068-2-27
|
| Gürültü seviyesi |
45 dB
|
| Kirletme derecesi |
Seviye 2 'e uygunIEC 60664-1
|
| Bağıl nem |
0…95 % yoğuşma veya damlayan su olmadan 'e uygunIEC 60068-2-3
|
| Çalışma için ortam hava sıcaklığı |
-10…40 °C (olmadan)
40…60 °C (°C başına % 2,2 akım düşüşüyle)
|
| Depolama ortam koşulları |
-25…70 °C
|
| Çalışma yüksekliği |
<= 1000 m olmadan
> 1000...< 2000 m ek 100 m başına % 2,2 akım düşüşüyle
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
27 cm
|
| Package 1 Width |
22 cm
|
| Package 1 Length |
33,5 cm
|
| Package 1 Weight |
5,6 kg
|
| Unit Type of Package 2 |
P06
|
| Number of Units in Package 2 |
10
|
| Package 2 Height |
73,5 cm
|
| Package 2 Width |
80 cm
|
| Package 2 Length |
60 cm
|
| Package 2 Weight |
69,52 kg
|
Sürdürülebilirlik Teklifi
| REACh Düzenlemesi |
 REACh Bildirisi
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
