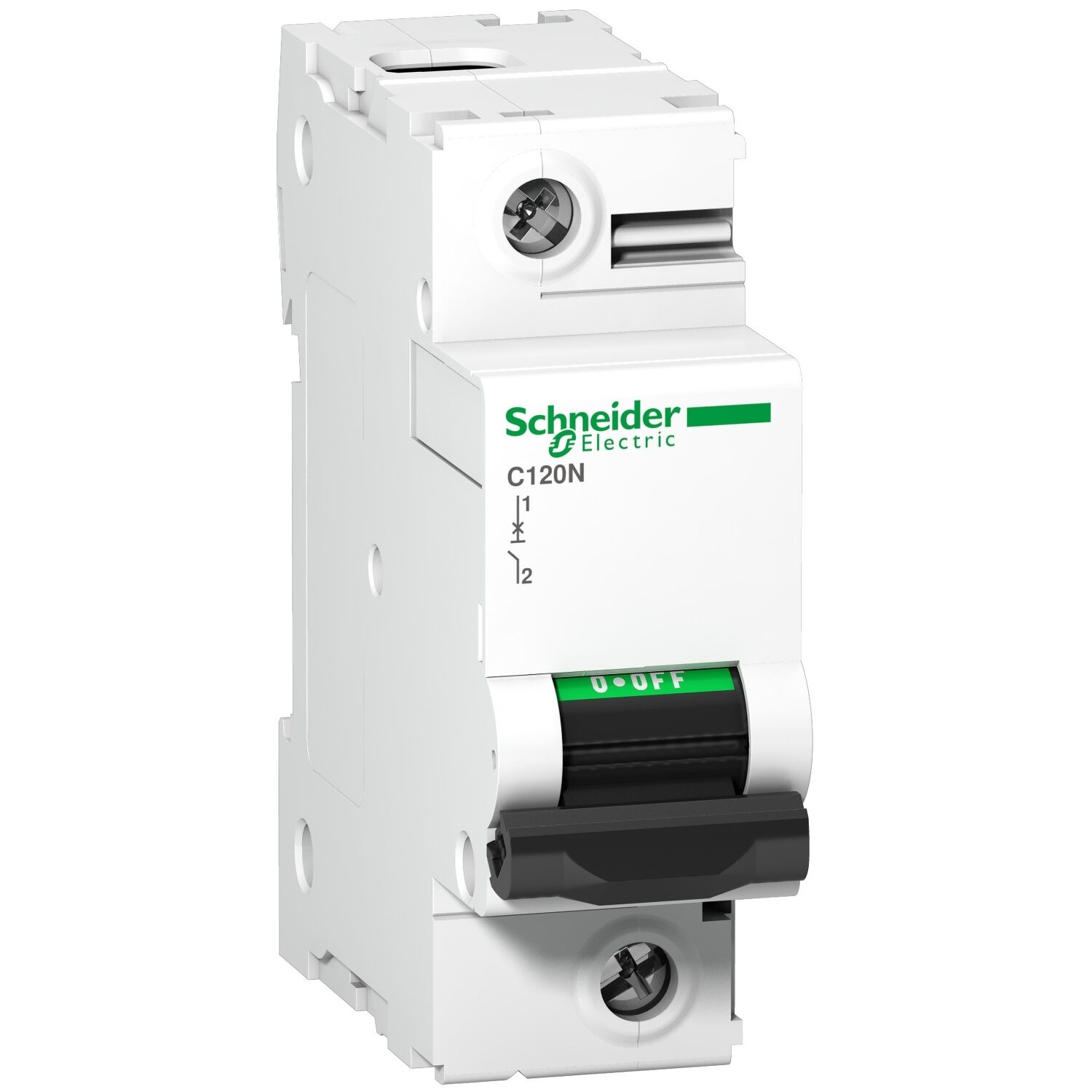

Schneider Electric A9N18358 1x100A 10kA C Serisi Otomatik Sigorta Acti
Ürün Kodu
A9N18358
Garanti Süresi
18 Ay
0 Puan - 0 Yorum
| Ürün serisi | C120 |
| Seri | Acti 9 |
| Ürün adı | C120 |
| Ürün ya da bileşen tipi | Minyatür devre kesici |
| Ürün grubu | C120N |
| Cihaz uygulaması | Dağıtım |
| Kutup tanımı | 1P |
| Korumalı kutupların sayısı | 1 |
| [In] nominal akım | 100 A -de 30 °C |
| Şebeke tipi | AC |
| Açma birimi teknolojisi | Termik Manyetik |
| Eğim kodu | C |
| Kesme kapasitesi | 3 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2 20 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 15 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2 15 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2 10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 |
| Yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
Tamamlayıcı
| Şebeke frekansı | 50/60 Hz |
| [Ue] nominal çalışma voltajı | 380...415 V AC 50/60 Hz 125 V DC <= 144 V DC 12 V DC 220...240 V AC 50/60 Hz 230...400 V AC 50/60 Hz 130 V AC 50/60 Hz 12 V AC 50/60 Hz |
| Manyetik açma limiti | 5...10 x In |
| [Ics] nominal hizmet kesme kapasitesi | 15 kA 75 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz 15 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC 2,25 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC 10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC 7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 75 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz 7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz |
| Sınırlama sınıfı | 3 'e uygunEN/IEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunEN/IEC 60947-2 |
| Kontak konum göstergesi | Evet |
| Kontrol tipi | Geçiş |
| Cihaz üzerii sinyalizasyon | AÇIK/KAPALI göstergesi |
| Montaj Tipi | Takılabilir |
| Montaj desteği | 35 mm simetrik DIN rayı |
| Comb busbar dağıtım bloğu uyumluluğu | EVET |
| 9 mm vida adımı | 3 |
| Yükseklik | 81 mm |
| Genişlik | 27 mm |
| Derinlik | 73 mm |
| Ürün ağırlığı | 0,205 kg |
| Renk | Beyaz |
| Mekanik dayanıklılık | 20000 cycles |
| Elektrik dayanıklılığı | 5000 cycles 'e uygunIEC 60947-2 |
| Kilitleme seçenekleri açıklaması | Handle sealable with cable diameter 0.7mm in OFF or ON position |
| Bağlantılar - terminaller | Tünel tipi terminaller1…50 mm² sert Tünel tipi terminaller1,5…35 mm² esnek |
| Tel sıyırma uzunluğu | 15 mm |
| Sıkma torku | 3,5 N.m |
| Toprak kaçağı koruması | Yok |
Ortam
| Standartlar | EN/IEC 60898-1 EN/IEC 60947-2 |
| Ürün sertifikaları | EAC |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| Kirletme derecesi | 3 'e uygunIEC 60947-2 |
| Aşırı gerilim kategorisi | IV |
| Tropik iklim | 2 'e uygunIEC 60068-1 |
| Bağıl nem | 95 % -de 55 °C |
| Çalışma yüksekliği | 2000 m |
| Nominal çalışma ortam sıcaklığı | -25…70 °C |
| Depolama ortam koşulları | -40…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,4 cm |
| Package 1 Width | 2,7 cm |
| Package 1 Length | 8,5 cm |
| Package 1 Weight | 192 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 8,6 cm |
| Package 2 Width | 9,3 cm |
| Package 2 Length | 33,3 cm |
| Package 2 Weight | 2,38 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 72 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 14,767 kg |
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu | Green Premium ürünü |
| REACh Düzenlemesi |  REACh Bildirisi |
| REACh, SVHC içermez | Evet |
| EU RoHS Direktifi | Uyumlu EU RoHS Bildirisi |
| Toksik ağır metal içermez | Evet |
| Cıva içermez | Evet |
| Çin RoHS Düzenlemesi | Çin RoHS beyanı |
| RoHS muafiyet bilgileri | Evet |
| Çevre Beyanı | Çevresel Ürün Profili |
| WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
