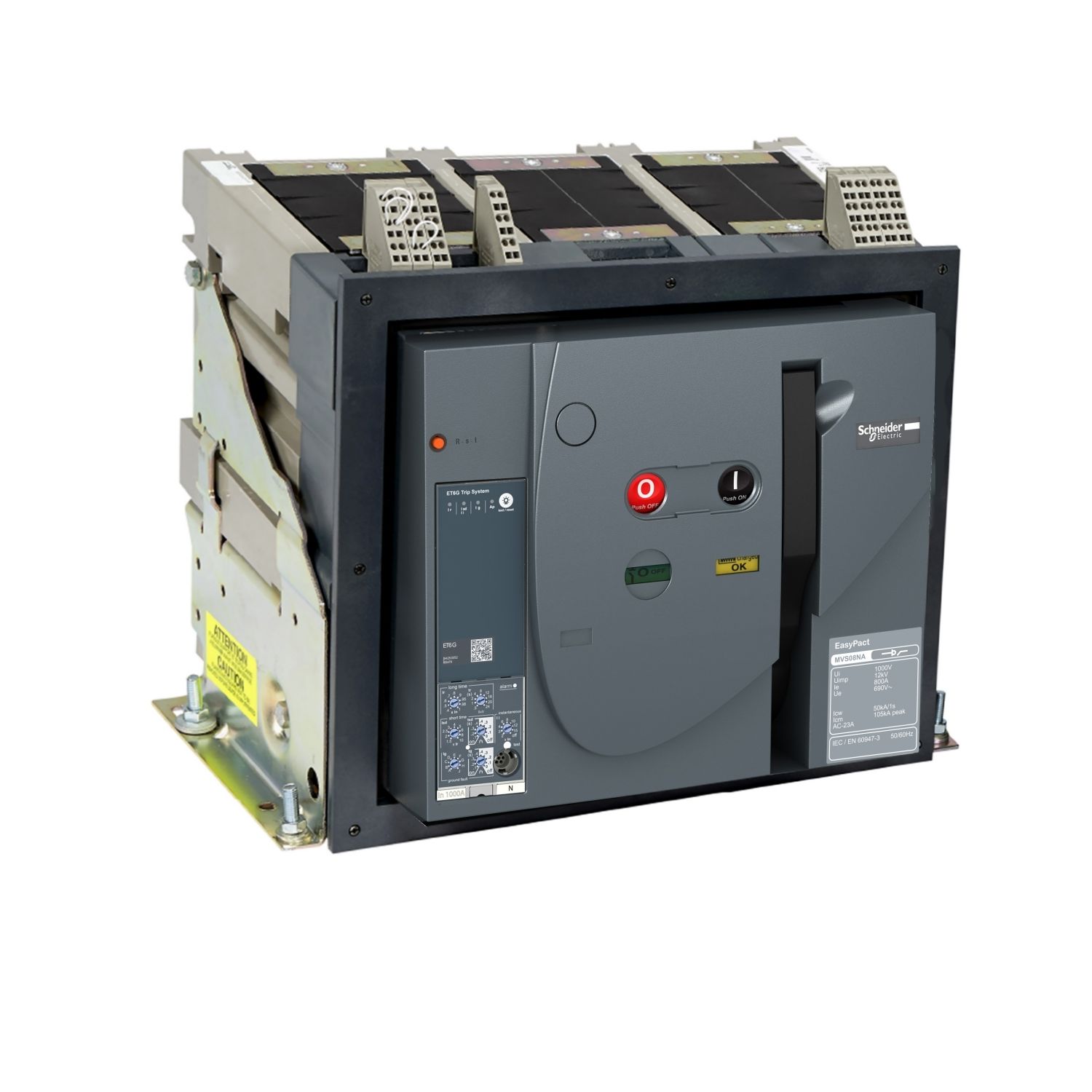

Schneider Electric MVS32H3MF5L 3x3200A 65kA Termik Manyetik Şalter
Kategori
Marka
Ürün Kodu
MVS32H3MF5L
Garanti Süresi
18 Ay
Fiyat
176.766,00 TL + KDV
*10.269,11 TL den başlayan taksitlerle!
212.119,20 TL
110.301,98 TL
%48
| Seri | EasyPact |
| Ürün adı | MVS32H |
| Ürün grubu | MVS32H |
| Ürün ya da bileşen tipi | Devre kesici |
| Cihaz uygulaması | Dağıtım |
| Kutup tanımı | 3P |
| Korumalı kutup açıklaması | 3P 3d |
| [In] nominal akım | 3200 A -de 40 °C |
| Şebeke tipi | AC |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Derece kodu | H |
| Yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| Kullanım kategorisi | Category B |
| Açma birimi adı | ET5S |
| Açma birimi teknolojisi | Elektronik |
| Açma birimi derecesi | 3200 A |
Tamamlayıcı
| Şebeke frekansı | 50/60 Hz |
| Kontrol tipi | Manuel işletimli |
| Montaj Tipi | Sabit |
| Montaj desteği | Taban plakası Ray |
| Bağlantı konumu | Yatay Dikey |
| Bağlantının konumu | Arka |
| [Ui] nominal yalıtım voltajı | 1000 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 12 kV 'e uygunIEC 60947-2 |
| Devre kesici CT değeri | 3200 A |
| Kesme kapasitesi | 65 kA Icu -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kesme kapasitesi | 65 kA (Ics) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA (Ics) -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Mekanik dayanıklılık | 20000 cycles (bakım ile) 'e uygunIEC 60947-2 10000 cycles (bakım olmadan) 'e uygunIEC 60947-2 |
| Elektrik dayanıklılığı | Category B: 5000 cycles 440 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2 Category B: 2500 cycles 690 V AC 50/60 Hz bakım olmadan 'e uygunIEC 60947-2 |
| Bağlantı aralığı | 115 mm ayırıcısız |
| Kontak konum göstergesi | Evet |
| [Icm] nominal kısa devre kapama kapasitesi | 143 kA (Icm) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Icw] nominal kısa süreli dayanma akımı | 65 kA (1 sn) -de 220...440 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA (1 sn) -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA (3 s) -de 440/690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Açma birimi koruma fonksiyonları | LSI |
| Koruma türü | Aşırı yük koruma (uzun süreli) Kısa süreli kısa devre koruması Anlık kısa devre koruması |
| Hata göstergesi | Aşırı yük Dahili hata Kısa devre |
| Uzun süreli açma ayar tipi lr | Ayarlanabilir 9 ayar |
| Uzun süreli açma ayar aralığı | 0,4...1 x In |
| Uzun süreli gecikme ayarı tipi | Ayarlanabilir 9 ayar |
| [tr] uzun süreli gecikme ayari | 0,5…24 s -de 6 x Ir |
| Kısa süreli açma ayarı tipi Isd | Ayarlanabilir 9 ayar |
| [Isd] kısa süreli açma ayarı aralığı | 1.5...10 x Ir |
| Kısa süreli gecikme ayarı tipi | Ayarlanabilir 5 ayar |
| [tsd] kısa süreli gecikme ayarı aralığı | 100…400 ms |
| Anlık açma ayar tipi li | Ayarlanabilir 9 ayar |
| Anlık açma ayar aralığı | 2...15 x In Kapalı |
| Alan seçimli kilitleme ZSI | Ile |
| Akım sensör derece aralığı | 1000/4000 A |
| Maksimum kesme süresi | 25 ms |
| Maksimum kapama yanıt süresi | 70 ms |
| Yükseklik | 352 mm |
| Genişlik | 422 mm |
| Derinlik | 297 mm |
| Ürün ağırlığı | 60 kg |
Ortam
| Standartlar | IEC 60947-2 |
| Ürün sertifikaları | IEC CCS CCC GOST |
| Kirletme derecesi | 4 'e uygunIEC 60664-1 |
| IP koruma derecesi | IP40 |
| Nominal çalışma ortam sıcaklığı | -5…70 °C |
| Depolama için ortam hava sıcaklığı | -40…85 °C kontrol ünitesiz -25…85 °C kontrol üniteli |
Paketleme üniteleri
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 42,0 cm |
| Package 1 Width | 35,0 cm |
| Package 1 Length | 50,0 cm |
| Package 1 Weight | 38,0 kg |
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu | Green Premium ürünü |
| REACh Düzenlemesi |  REACh Bildirisi |
| EU RoHS Direktifi | Uyumlu EU RoHS Bildirisi |
| Cıva içermez | Evet |
| Çin RoHS Düzenlemesi | Çin RoHS beyanı |
| RoHS muafiyet bilgileri | Evet |
| Çevre Beyanı | Çevresel Ürün Profili |
| Döngüsellik Profili | Kullanım Sonu Bilgileri |
| PVC içermez | Evet |
