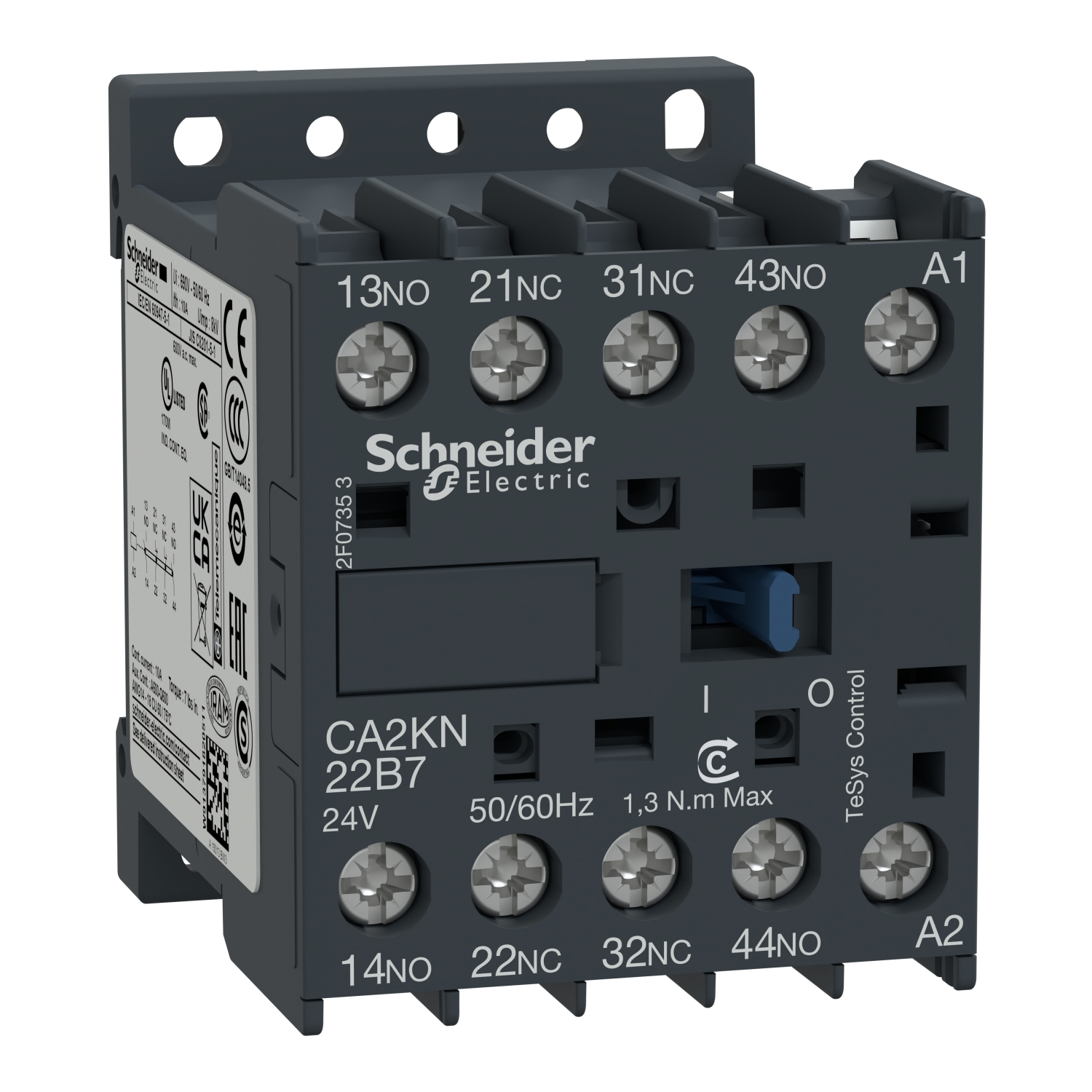

Schneider Electric CA2KN22B7 2NA+2NK Yardımcı Kontaktör 24VAC
Ürün Kodu
CA2KN22B7
Garanti Süresi
18 Ay
0 Puan - 0 Yorum
| Seri | TeSys |
|---|---|
| Ürün Adı | TeSys CAK |
| Ürün Ya da Bileşen Tipi | Kontrol rölesi |
| Ürün Grubu | CA2K |
| kontaktör uygulaması | Kontrol devresi |
| kullanım kategorisi | DC-13 AC-15 |
| kutup kontak düzenleme | 2 NA + 2 NK |
| [Ue] nominal çalışma voltajı | <= 690 V <= 400 Hz |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 24 V AC 50/60 Hz |
| [Ith] klasik açık hava termik akımı | 10 A (at 50 °C) |
|---|---|
| Irms nominal kapama kapasitesi | 110 A 'e uygunIEC 60947 |
| ilgili sigorta değeri | 10 A gG conforming to IEC 60947 10 A gG conforming to VDE 0660 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947 750 V 'e uygunVDE 0110 grup C 690 V 'e uygunBS 5424 600 V 'e uygunCSA C22.2 No 14 |
| Montaj Desteği | Plaka Ray |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz |
| sıkma torku | 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| kontrol devresi gerilim limitleri | Düşme: 0,2...0,75 Uc (at <50 °C) Çalışma: 0,8...1,15 Uc (at <50 °C) |
| çalışma süresi | 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama 15...25 msn bobinin enerjisini kesme ve NK kapama 5...15 msn bobin enerjileme ve NK açma |
| Mekanik dayanıklılık | 10 Mcycles |
| Maksimum çalışma hızı | 10000 cyc/h |
| mikro kırılmalara bağışıklık | 2 ms |
| VA cinsinden kalkış gücü | 30 VA (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 4,5 VA (at 20 °C) |
| ısı dağılımı | 1,3 W |
| minimum anahtarlama gerilimi | 17 V |
| minimum anahtarlama akımı | 5 mA |
| çakışmama mesafesi | 0,5 mm |
| yalıtım direnci | > 10 MOhm |
| Yükseklik | 58 mm |
| genişlik | 45 mm |
| Derinlik | 57 mm |
| ürün ağırlığı | 0,18 kg |
| standartlar | EN/IEC 60947-4-1 GB/T 14048,4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
|---|---|
| Ürün Sertifikaları | CB Şeması CCC UL CSA EAC CE UKCA |
| IP koruma derecesi | IP2X |
| koruyucu bakım | TC 'e uygunIEC 60068 |
| çalışma için ortam hava sıcaklığı | -25…50 °C |
| Depolama Ortam Koşulları | -50…80 °C |
| çalışma yüksekliği | 2000 m olmadan |
| alev geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 |
| mekanik dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 6,500 cm |
| Package 1 Width | 6,000 cm |
| Package 1 Length | 5,800 cm |
| Package 1 Weight | 178,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 50 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 9,330 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 400 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 83,340 kg |
| Garanti | 18 months |
|---|
