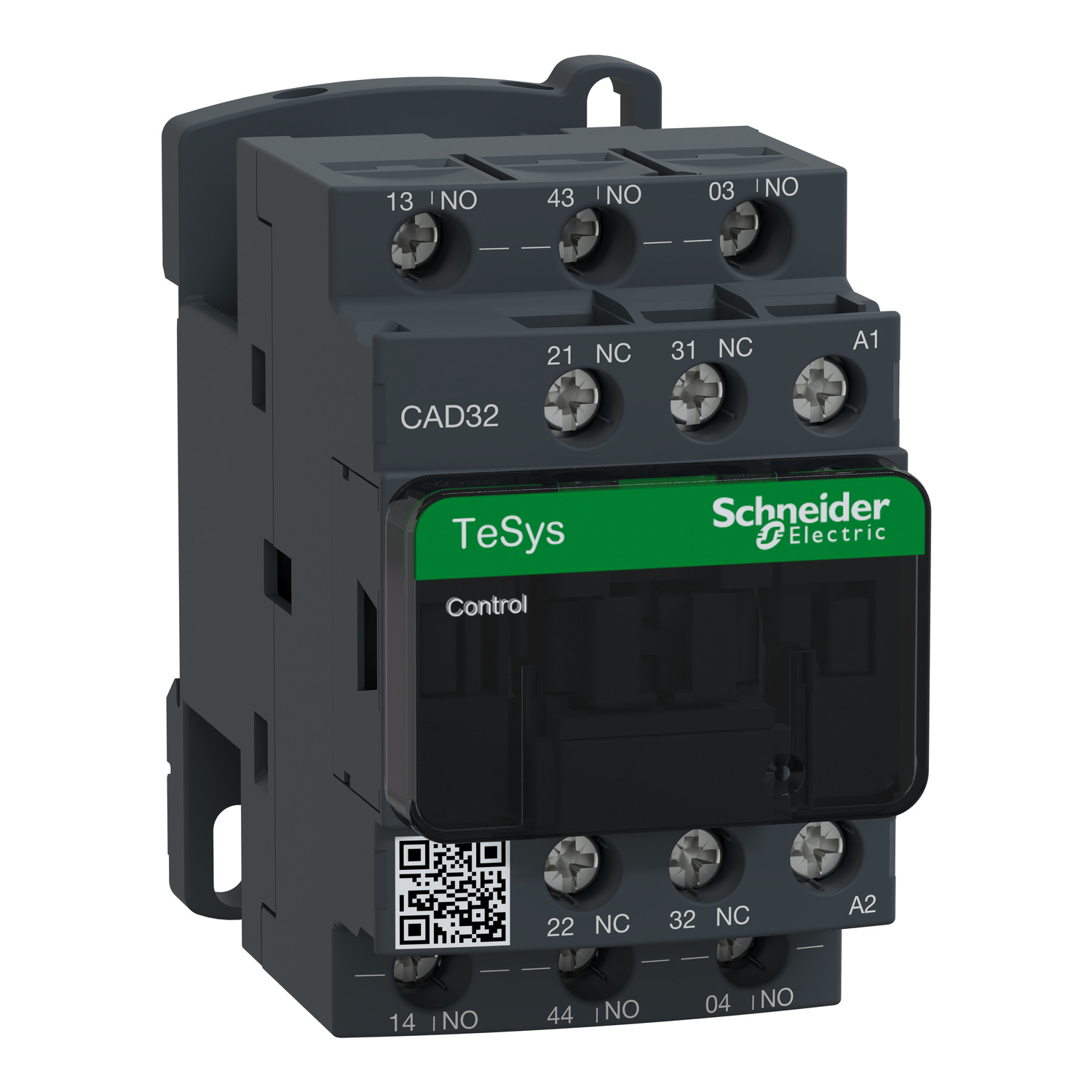

Schneider Electric CAD32M7 3NA+2NK Yardımcı Kontaktör 220 VAC
Ürün Kodu
CAD32M7
Garanti Süresi
18 Ay
Havale
594,46 TL
(%2 havale indirimi)
0 Puan - 0 Yorum
| Seri | TeSys TeSys Deca |
|---|---|
| Ürün Adı | TeSys CAD |
| Ürün Ya da Bileşen Tipi | Kontrol rölesi |
| Ürün Grubu | CAD |
| kontaktör uygulaması | Kontrol devresi |
| kullanım kategorisi | DC-13 AC-14 AC-15 |
|---|---|
| kutup kontak düzenleme | 3 NA + 2 NK |
| [Ue] nominal çalışma voltajı | <= 690 V AC 25...400 Hz |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 220 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| [Ith] klasik açık hava termik akımı | 10 A (at 60 °C) |
| Irms nominal kapama kapasitesi | 140 A AC 'e uygunIEC 60947-5-1 250 A DC 'e uygunIEC 60947-5-1 |
| [Icw] nominal kısa süreli dayanma akımı | 100 A - 1 sn 120 A - 500 ms 140 A - 100 ms |
| ilgili sigorta değeri | 10 A gG conforming to IEC 60947-5-1 |
| [Ui] nominal yalıtım voltajı | 600 V UL sertifikali 600 V CSA sertifikali 690 V 'e uygunIEC 60947-5-1 |
| Montaj Desteği | Plaka Ray |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz |
| sıkma torku | 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| kontrol devresi gerilim limitleri | 0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz 0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz 0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz 1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz |
| çalışma süresi | 12...22 msn bobin enerjileme ve NA kapama 4...12 msn bobinin enerjisini kesme ve NA açma 4...19 msn bobin enerjileme ve NK açma 6...17 msn bobinin enerjisini kesme ve NK kapama |
| Mekanik dayanıklılık | 30 Mcycles |
| Maksimum çalışma hızı | 180 cyc/mn |
| VA cinsinden kalkış gücü | 70 VA 50 Hz (at 20 °C) |
| VA cinsinden tutma güç tüketimi | 8 VA 50 Hz (at 20 °C) |
| minimum anahtarlama gerilimi | 17 V |
| minimum anahtarlama akımı | 5 mA |
| çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında 1,5 ms enerji kesmede NK ve NA kontağı arasında |
| yalıtım direnci | > 10 MOhm |
| mekanik dayanıklılık | Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Yükseklik | 77 mm |
| genişlik | 45 mm |
| Derinlik | 84 mm |
| ürün ağırlığı | 0,58 kg |
| standartlar | EN/IEC 60947-5-1 GB/T 14048,5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1 |
|---|---|
| Ürün Sertifikaları | CB CCC UL CSA EAC CE UKCA |
| IP koruma derecesi | IP2X ön yüz 'e uygunVDE 0106 |
| koruyucu bakım | TH 'e uygunIEC 60068 |
| çalışma için ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| Depolama Ortam Koşulları | -60…80 °C |
| çalışma yüksekliği | 0...3000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,000 cm |
| Package 1 Width | 9,200 cm |
| Package 1 Length | 11,200 cm |
| Package 1 Weight | 351,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 20 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,460 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 160 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 68,300 kg |
| Garanti | 18 months |
|---|
