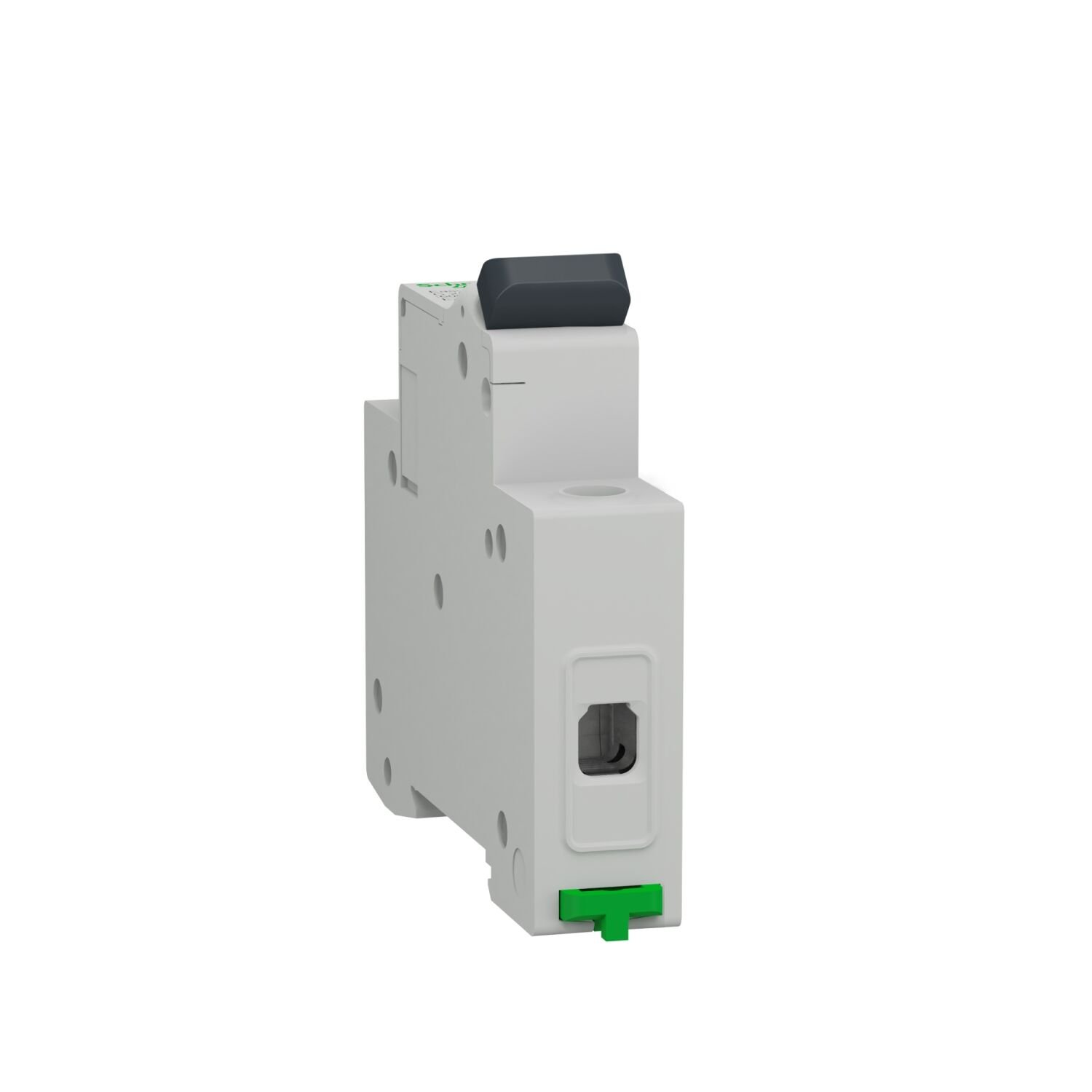

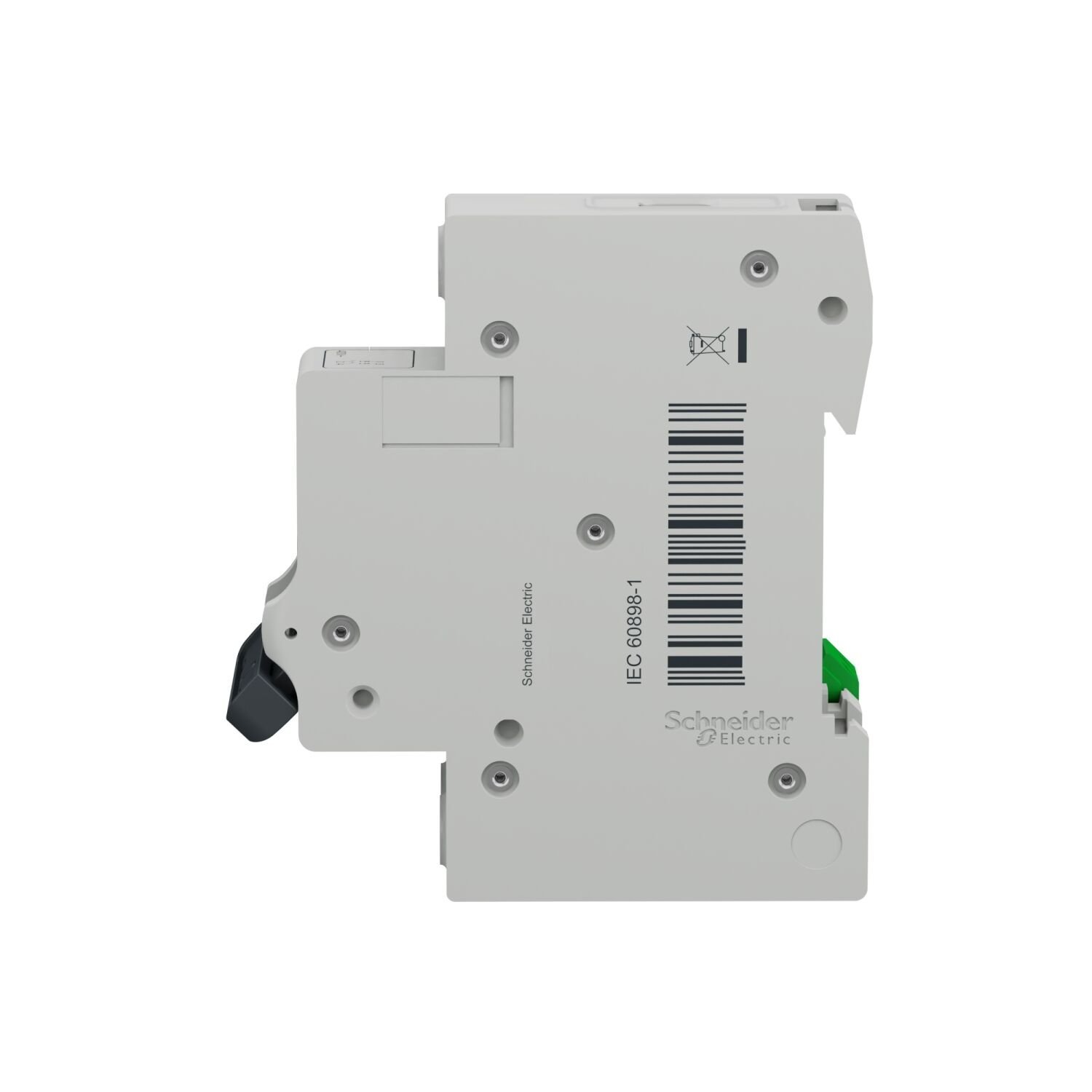

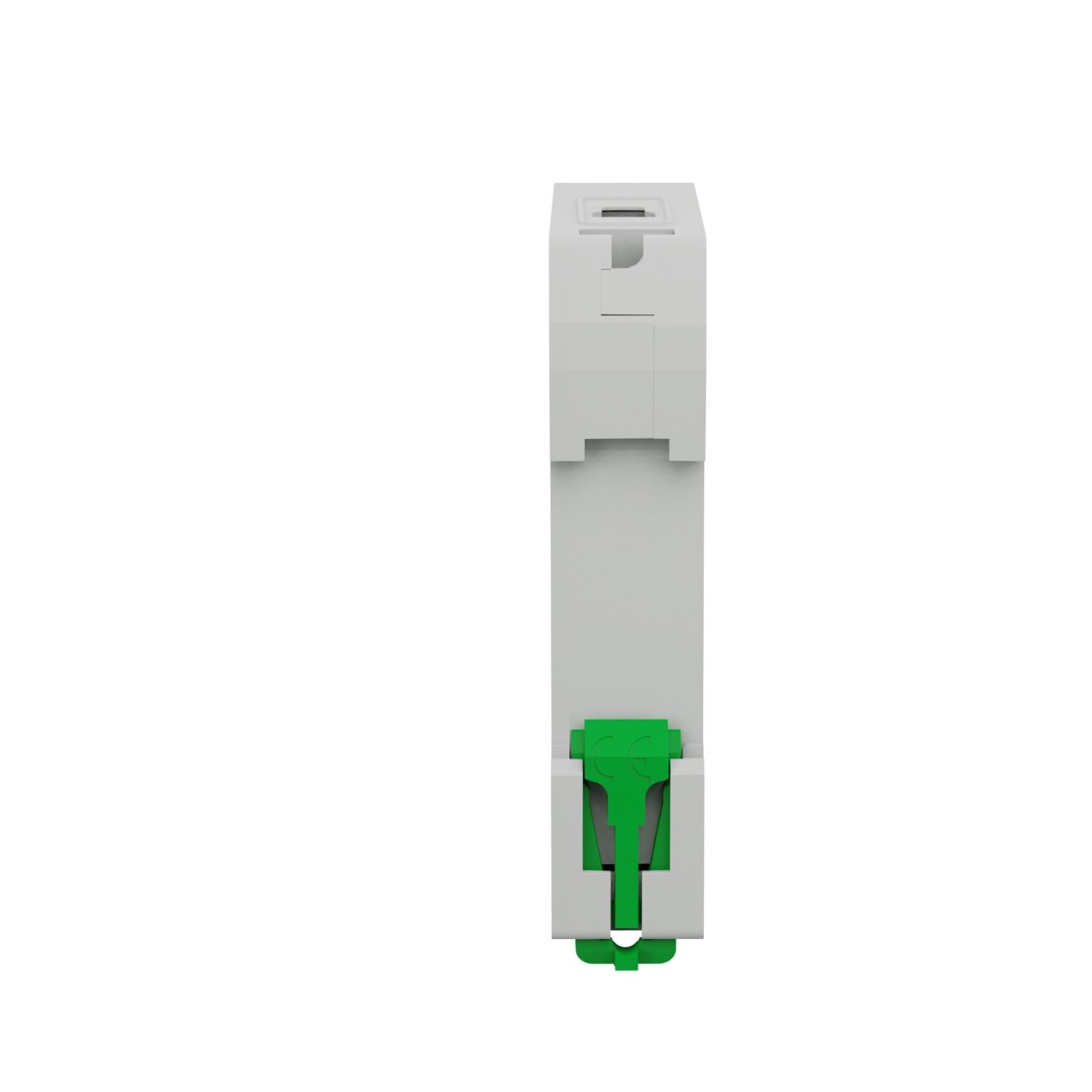

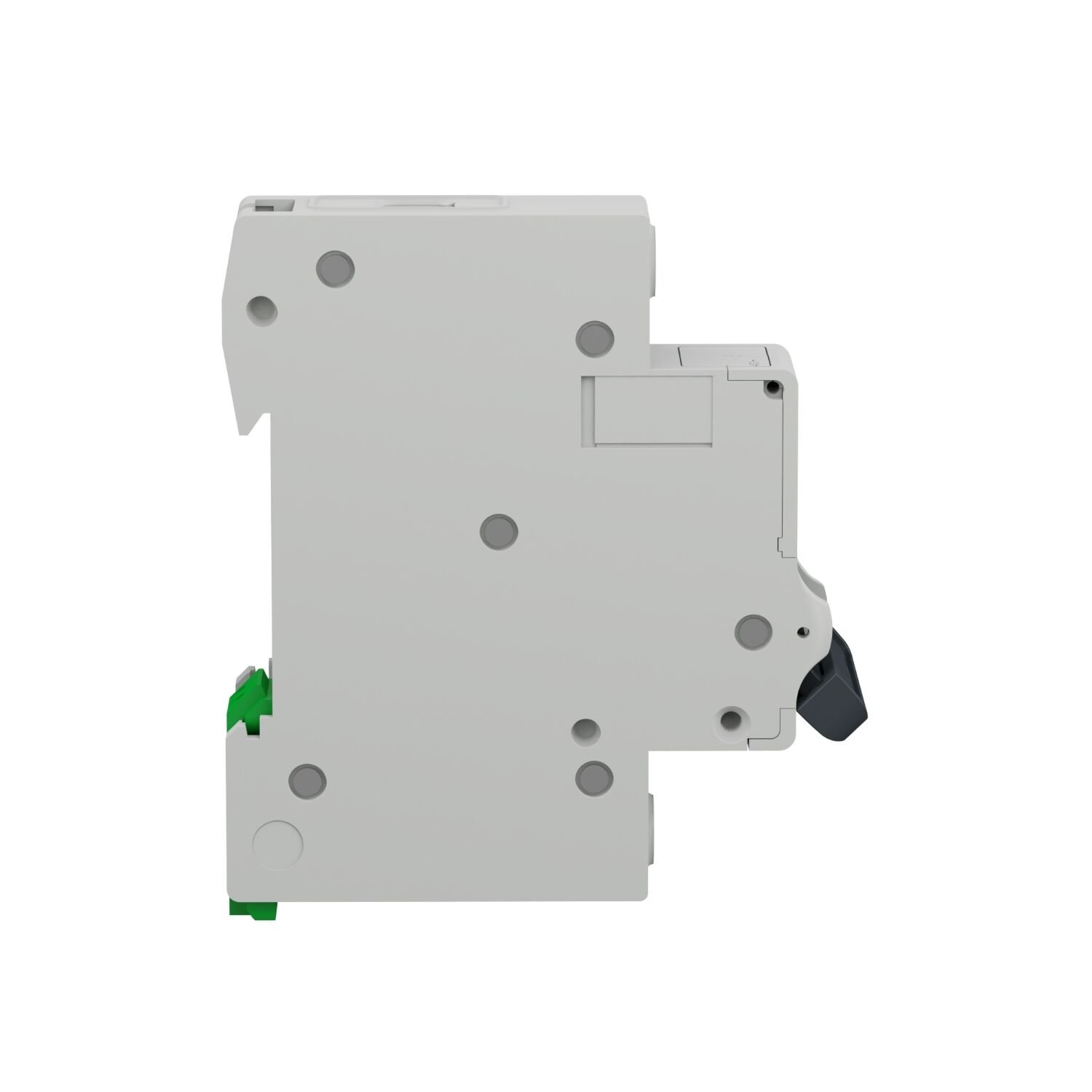

Schneider Electric EZ9F34163 1x63A 4.5kA C Serisi Otomatik Sigorta
Ürün Kodu
EZ9F34163
Garanti Süresi
18 Ay
0 Puan - 0 Yorum
Bu Easy9 ürünü bir alçak gerilim minyatür devre kesicidir (MCB). 1 korumalı kutba ve 63A In nominal akıma ve C açma eğrisine sahip 1P devre kesicidir. Nominal kısa devre kesme kapasitesi, IEC 60898-1 standardına uygun olarak 230VAC'de 4500A'ya ve EN/IEC 60947-2 standardına uygun olarak 24...48VDC'de 25kA'ya kadar çıkar. IEC 60898-1 standardına uygundur. Bu üründe kısa devreye karşı koruma ve kablonun aşırı yüklenmeye karşı koruması bulunmaktadır. Ön panelde kolun konumuna göre bir arıza açma göstergesi vardır (OI kazınmıştır). Bu ürün konut ve küçük ticari binalara yöneliktir. 4000 devire kadar elektriksel dayanıma, 10000 devire kadar mekanik dayanıma sahiptir. Ue çalışma voltajı 230VAC'dir. Ui nominal yalıtım voltajı 500VAC'dir. Uimp'in nominal darbe dayanım voltajı 4kV'dir. Çalışma frekansı 50Hz veya 60Hz'dir. Modüler kurulum için DIN rayına monte edilebilir. Genişliği 9 mm'lik 2 adımdır. Ürün rengi açık gridir (RAL7035). Boyutlar (G) 18 mm x (Y) 81 mm x (D) 66,5 mm'dir. IEC 60529 standardına göre muhafazada koruma derecesi IP20 ve IP40'tır. Çalışma sıcaklığı -25°C ile 60°C arasındadır. Depolama sıcaklığı -40°C ila 85°C arasındadır.
| Menzil | Kolay9 |
|---|---|
| Cihaz uygulaması | Dağıtım |
| Ürün veya bileşen türü | Minyatür devre kesici |
| Cihazın kısa adı | Easy9 MCB |
| Direkler | 1P |
| Korunan kutup sayısı | 1 |
| [In] nominal akım | 63 bir |
| Ağ tipi | AC |
| Açma ünitesi teknolojisi | Termal-manyetik |
| Eğri kodu | C |
| Kapasiteyi aşmak | 4500 A Icn, 230 V AC'de 50/60 Hz'ye uygunIEC 60898-1 4500 A Icn, 400 V AC'de 50/60 Hzuyumluluk standardı IEC 60898-1 |
| İzolasyona uygunluk | Evet IEC 60898-1'e uygundur |
| Menzil |
| Kolay9 | |
| Cihaz uygulaması | Dağıtım |
|---|---|
| Ürün veya bileşen türü | Minyatür devre kesici |
| Cihazın kısa adı | Easy9 MCB |
| Direkler | 1P |
| Korunan kutup sayısı | 1 |
| [In] nominal akım | 63 bir |
| Ağ tipi | AC |
| Açma ünitesi teknolojisi | Termal-manyetik |
| Eğri kodu | C |
| Kapasiteyi aşmak | 4500 A Icn, 230 V AC'de 50/60 Hz'ye uygunIEC 60898-1 4500 A Icn, 400 V AC'de 50/60 Hzuyumluluk standardı IEC 60898-1 |
| İzolasyona uygunluk | Evet IEC 60898-1'e uygundur |
| Ağ frekansı | 50/60Hz |
|---|---|
| [Ue] nominal çalışma gerilimi | 230 VAC 50/60 Hz |
| Manyetik açma sınırı | 5...10 x Giriş |
| [Ics] nominal servis kesme kapasitesi | 4,5 kA %100 x Icn, 230 V AC 50/60 Hz'ye uygunIEC 60898-1 |
| [Ui] nominal yalıtım voltajı | 500 V AC 50/60 Hzuyumluluk standardıIEC 60898-1 |
| [Uimp] nominal darbe dayanım gerilimi | 4 kVuyumluluk standardı IEC 60898-1 |
| Kontak konumu göstergesi | Evet |
| Kontrol tipi | Değiştir |
| Yerel sinyalizasyon | Olmadan |
| Montaj modu | Klipsli |
| Montaj desteği | DIN rayı |
| 9 mm'lik aralıklar | 2 |
| Yükseklik | 81mm |
| Genişlik | 18mm |
| Derinlik | 66,5 mm |
| Renk | Gri (RAL 7035) |
| Mekanik dayanıklılık | 10000 döngü |
| Elektriksel dayanıklılık | 4000 döngü |
| Bağlantılar - terminaller | Tünel tipi terminal (üst veya alt) 1…25 mm² esnek Tünel tipi terminal (üst veya alt) 1…35 mm² sert |
