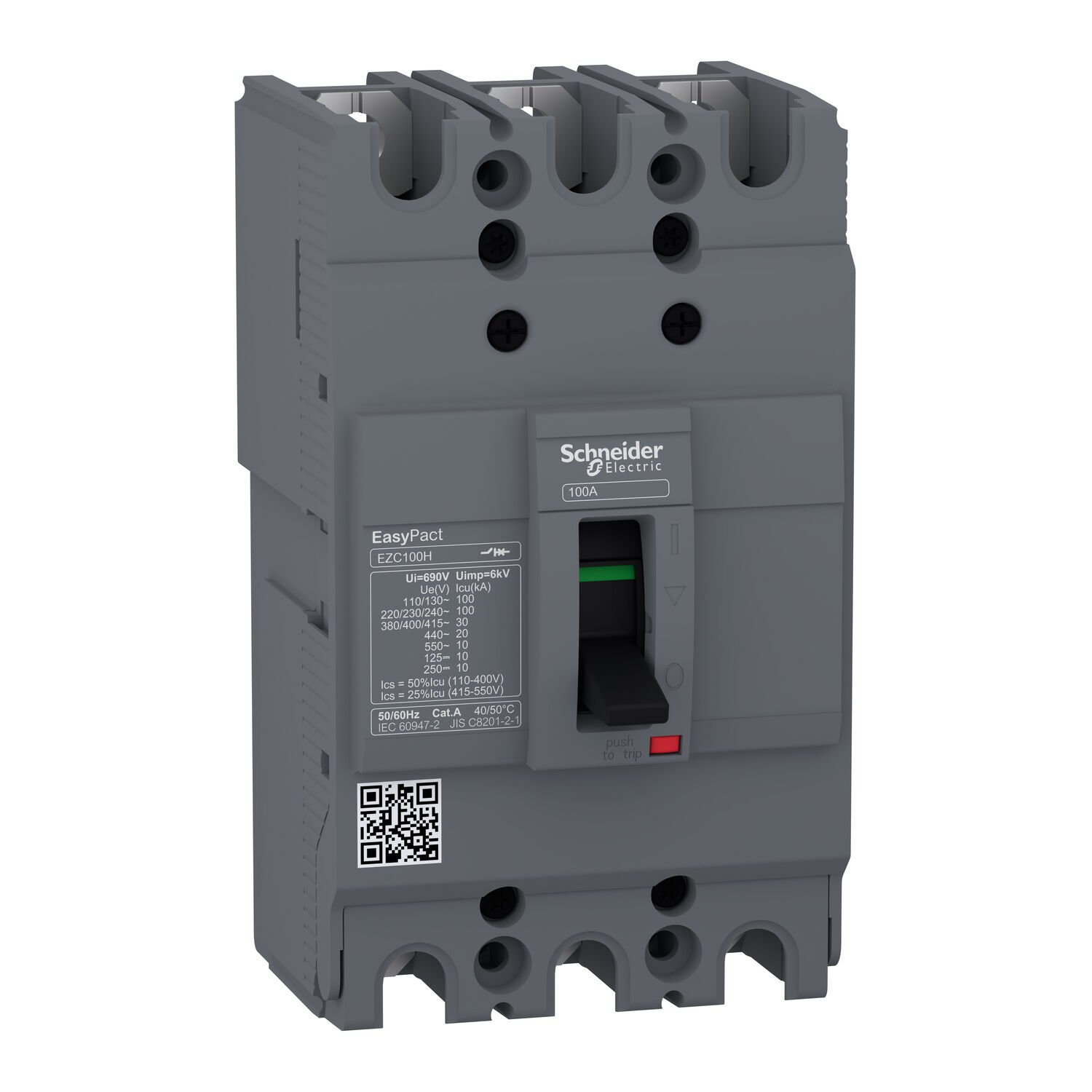

Schneider Electric EZC100H3050 3x50A 30kA Termik Manyetik Şalter 220/240V
Ürün Kodu
EZC100H3050
Garanti Süresi
18 Ay
0 Puan - 0 Yorum
| Ürün serisi | EasyPact |
|---|---|
| Ürün Ya da Bileşen Tipi | Devre kesici |
| Ürün Grubu | Easypact EZC100H |
| devre kesici adı | Easypact EZC100H |
| Cihaz Uygulaması | Dağıtım |
| Kutup Tanımı | 3P |
| korumalı kutup açıklaması | 3t |
| Şebeke Tipi | AC DC |
| Şebeke Frekansı | 50/60 Hz |
| [In] nominal akım | 50 A -de 40 °C |
| [Ui] nominal yalıtım voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-2 |
| [Ue] nominal çalışma voltajı | 550 V AC 50/60 Hz 'e uygunIEC 60947-2 250 V DC 'e uygunIEC 60947-2 |
| derece kodu | H |
| kesme kapasitesi | 10 kA Icu -de 125 V DC 1P 'e uygunIEC 60947-2 10 kA Icu -de 250 V DC 2P 'e uygunIEC 60947-2 10 kA Icu -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 110...130 V AC 50/60 Hz 'e uygunIEC 60947-2 100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2 20 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2 30 kA Icu -de 400...415 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kesme kapasitesi | 15 kA -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2 5 kA -de 125 V DC 'e uygunIEC 60947-2 5 kA -de 250 V DC 'e uygunIEC 60947-2 50 kA -de 110/130 V AC 50/60 Hz 'e uygunIEC 60947-2 50 kA -de 220/230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 5 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 2,5 kA -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2 7,5 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| yalıtıma uygunluk | Evet 'e uygunIEC 60947-2 |
| kullanım kategorisi | Kategori A |
| Açma Birimi Adı | TM-D |
| açma birimi teknolojisi | Termik Manyetik |
| açma birimi derecesi | 50 A -de 50 °C |
| Koruma Türü | Aşırı yük koruması Kısa devre koruması |
| kirletme derecesi | 3 'e uygunIEC 60664-1 3 'e uygunIEC 947-1 |
| Kontrol tipi | Geçiş |
|---|---|
| Montaj Tipi | Sabit |
| Montaj Desteği | Arka plaka |
| üst bağlantı | Ön |
| aşağı bağlantı | Ön |
| Mekanik dayanıklılık | 13000 cycles |
| bağlantı aralığı | 25 mm |
| Cihaz üzerii sinyalizasyon | Pozitif kontak göstergesi |
| nötr koruma ayarı | Korumasız |
| toprak kaçağı koruması | Yok |
| yükseklik | 130 mm |
| Genişlik | 75 mm |
| derinlik | 60 mm |
| Standartlar | JIS C8201-2-2 EN/IEC 60947-1 GB/T 14048,2 EN/IEC 60947-2 |
|---|---|
| IP koruma derecesi | IP20 conforming to IEC 60529 |
| IK koruma derecesi | IK07 conforming to IEC 62262 |
| Nominal Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Ortam Koşulları | -35…85 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Package 1 Height | 9,0 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 14,0 cm |
| Paket ağırlığı (Lbs) | 785,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 12 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 9,774 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 192 |
| Package 3 Height | 50,0 cm |
| Package 3 Width | 80,0 cm |
| Package 3 Length | 120,0 cm |
| Package 3 Weight | 172,376 kg |
| Garanti (ay olarak) | 18 |
|---|
