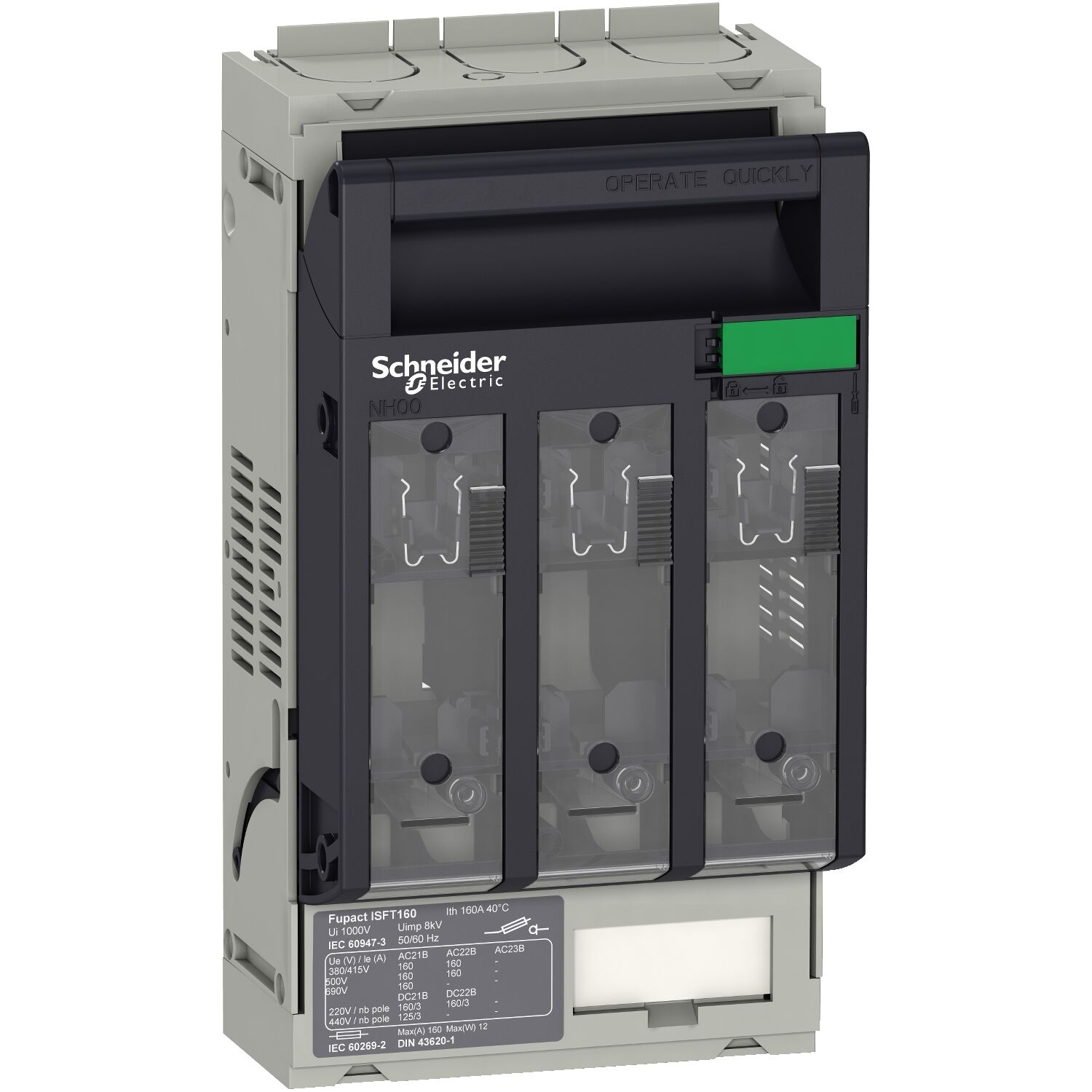

Schneider Electric LV480802 3x160A Sigortalı Yük Ayırıcı Nh00
Ürün Kodu
LV480802
Garanti Süresi
18 Ay
0 Puan - 0 Yorum
| Seri | FuPacT |
| Ürün adı | Fupact ISFT |
| Ürün grubu | ISFT160 |
| Ürün ya da bileşen tipi | Sigortalı yük ayırıcı |
| Cihaz uygulaması | Ekipman koruma, izleme ve kontrol Dağıtım |
| Sinyalizasyon fonksiyonu | Ayrı sigorta monitörü |
| Kutup tanımı | 3P |
| Sigorta taşıyıcılarının sayısı | 3 |
| Sigorta tipi | DIN |
| Sigorta boyutu | NH00 |
| Yalıtıma uygunluk | Evet 'e uygunEN/IEC 60947-3 |
| Görünür kesme | Evet |
| Kontak konum göstergesi | Evet |
| [Ith] klasik açık hava termik akımı | 160 A 40 °C ) sigorta başına güç dağılımı: 12 W |
| [Ithe] klasik muhafazalı termik akım | 160 A -de 40 °C, sigorta basina güç dagilimi: 12 W |
| Maximum power dissipation per pole | 15 W |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 440 V DC 800 V AC 50/60 Hz AC-20 800 V DC DC-20 |
| [Ui] nominal yalıtım voltajı | 1000 V AC 50/60 Hz 1000 V DC |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| [Ie] nominal çalışma akımı | AC-21B: 160 A at 220/240 V AC 50/60 Hz AC-21B: 160 A at 380/415 V AC 50/60 Hz AC-21B: 160 A at 440/480 V AC 50/60 Hz AC-21B: 160 A at 500 V AC 50/60 Hz AC-21B: 160 A at 660/690 V AC 50/60 Hz AC-22B: 160 A at 220/240 V AC 50/60 Hz AC-22B: 160 A at 380/415 V AC 50/60 Hz AC-22B: 160 A at 440/480 V AC 50/60 Hz AC-22B: 160 A at 500 V AC 50/60 Hz DC-21B: 160 A at 220 V DC (3 seri kutup) DC-21B: 125 A at 440 V DC (3 seri kutup) DC-22B: 160 A at 220 V DC (3 seri kutup) |
Tamamlayıcı
| [Iq] Breaking capacity with fuses (kA RMS) | 80 kA -de 415 V (AC) 80 kA -de 500 V (AC) 25 kA -de 690 V (AC) |
| [Icw] nominal kısa süreli dayanma akımı | 5 kA için 1 s |
| [Icm] Rated short-circuit making capacity | 7,65 kA -de 690 V |
| Nominal görev | Kesintisiz |
| Kontrol tipi | Sigorta taşıyıcı kolu |
| Kilitleme temini | Kurşun mühür |
| Montaj konumu | Dikey Yatay |
| Montaj Tipi | Sabit |
| Montaj desteği | Montaj plakası Baralar |
| Montaj konumu | Yan yana |
| Kontak işlemi | Single-break |
| Mekanik dayanıklılık | 1600 cycles |
| Elektrik dayanıklılığı | AC-21B: 200 cycles 690 V AC 50/60 Hz AC-22B: 200 cycles 500 V AC 50/60 Hz AC-23B: 200 cycles 415 V AC 50/60 Hz |
| Bağlantılar - terminaller | Vida kelepçesi terminalleri şebeke tarafı 160 A 2,5…95 mm² Vida kelepçesi terminalleri yük tarafı 160 A 2,5…95 mm² |
| Sıkma torku | 12 N.m için terminal |
| Genişlik | 106 mm |
| Yükseklik | 206 mm |
| Derinlik | 80 mm |
| Ürün ağırlığı | 0,6 kg |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-3 |
| Ürün sertifikaları | CE CCC EAC |
Ortam
| Elektrikli şok koruma sınıfı | Sınıf II ön yüz |
| IP koruma derecesi | Ön yüz: IP3x 'e uygunIEC 60529 |
| IK koruma derecesi | IK07 'e uygunEN 50102 |
| Kirletme derecesi | 3 'e uygunIEC 60947 |
| Nominal çalışma ortam sıcaklığı | -20…70 °C |
| Depolama ortam koşulları | -50…85 °C |
Paketleme üniteleri
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 15,4 cm |
| Package 1 Width | 12,3 cm |
| Package 1 Length | 24,7 cm |
| Package 1 Weight | 915 g |
| Unit Type of Package 2 | S04 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 30 cm |
| Package 2 Width | 40 cm |
| Package 2 Length | 60 cm |
| Package 2 Weight | 9,984 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 120 |
| Package 3 Height | 105 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 120 cm |
| Package 3 Weight | 131,808 kg |
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu | Green Premium ürünü |
| REACh Düzenlemesi |  REACh Bildirisi |
| REACh, SVHC içermez | Evet |
| EU RoHS Direktifi | Uyumlu EU RoHS Bildirisi |
| Toksik ağır metal içermez | Evet |
| Cıva içermez | Evet |
| Çin RoHS Düzenlemesi | Çin RoHS beyanı |
| RoHS muafiyet bilgileri | Evet |
| Çevre Beyanı | Çevresel Ürün Profili |
| WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
