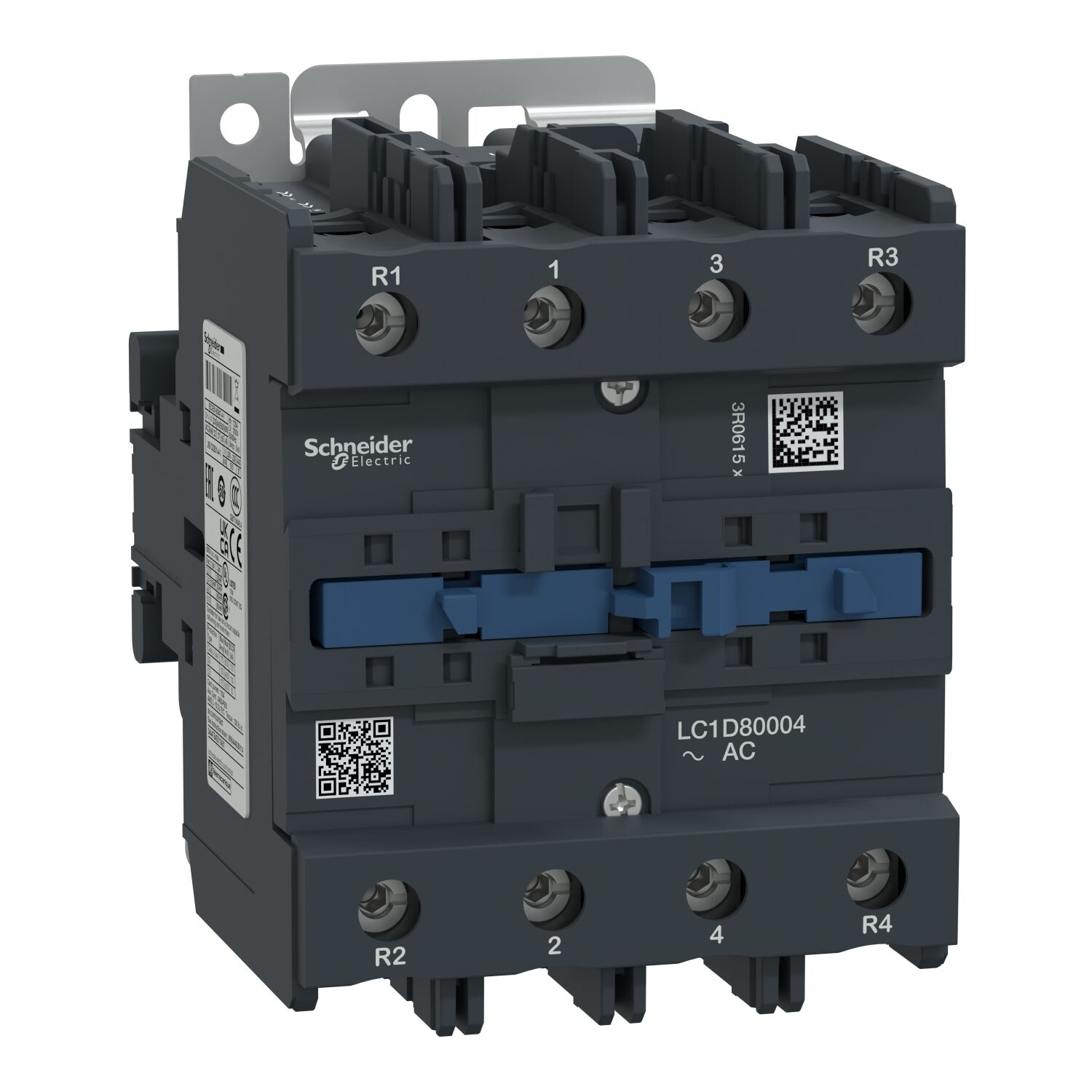

Schneider Electric LC1D80004M7 4x125A Kontaktör TesysD
Ürün Kodu
LC1D80004M7
Garanti Süresi
18 Ay
0 Puan - 0 Yorum
| seri | TeSys |
|---|---|
| Ürün serisi | TeSys Deca |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1D |
| kontaktör uygulaması | Direnç yükü |
| kullanım kategorisi | AC-1 AC-3 AC-3e AC-4 |
| Kutup tanımı | 4P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 300 V DC 25...400 Hz Güç devresi: <= 690 V AC |
| [Ie] nominal çalışma akımı | 125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 80 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 80 A 60 °C) -de <= 440 V AC AC-3e için güç devresi 55 A 60 °C) -de <= 400 V AC AC-4 için güç devresi |
| [Uc] control circuit voltage | 220 V AC 50/60 Hz |
| motor gücü kW | 22 kW -de 220...230 V AC 50/60 Hz 37 kW -de 380...400 V AC 50/60 Hz 45 kW -de 660...690 V AC 50/60 Hz 55 kW -de 500 V AC 50/60 Hz 45 kW -de 415...440 V AC 50/60 Hz |
|---|---|
| uyumluluk kodu | LC1D |
| kutup kontak düzenleme | 4 NA |
| kontak uyumluluğu | M1 |
| koruyucu kapak | Olmadan |
| [Ith] klasik açık hava termik akımı | 125 A -de <60 °C için güç devresi |
| Irms nominal kapama kapasitesi | 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi | 1100 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 640 A -de <40 °C - 10 s için güç devresi 990 A -de <40 °C - 1 sn için güç devresi 135 A -de <40 °C - 10 min için güç devresi 320 A -de <40 °C - 1 min için güç devresi |
| ilgili sigorta değeri | 200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi |
| ortalama empedans | 0,8 mOhm - Ith 125 A 50 Hz için güç devresi |
| kutup başına güç dağılımı | 12,5 W AC-1 |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Güç devresi: 1000 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 4 Mcycles |
| elektrik dayanıklılığı | 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V |
| kontrol devresi tipi | AC -de 50/60 Hz |
| bobin teknolojisi | Yerleşik süpresör modülü olmadan |
| kontrol devresi gerilim limitleri | 0,85...1,1 Uc -40…55 °C çalışma AC 60 Hz 0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…55 °C çalışma AC 50 Hz 1...1.1 Uc 55…70 °C çalışma AC 50/60 Hz |
| VA cinsinden kalkış gücü | 245 VA 60 Hz 0,75 20 °C) 245 VA 50 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi | 26 VA 60 Hz 0,3 20 °C) 26 VA 50 Hz 0,3 20 °C) |
| ısı dağılımı | 6…10 W -de 50/60 Hz |
| çalışma süresi | 20...35 msn kapama 6...20 msn açma |
| Maximum operating rate | 3600 cyc/h -de <60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 12 N.m - üzerinde konnektör - tornavidayla düz Ø 6 - Ø 8 mm Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| montaj desteği | Ray Plaka |
| standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
|---|---|
| Ürün sertifikaları | DNV LROS (Lloyds register of shipping) GL CSA CCC RINA UL GOST BV |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068-2-30 |
| iklimsel dayanım | 'E uygunIACS E10 nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici | V1 'e uygunUL 94 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 8 Gn) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 10 Gn) |
| Yükseklik | 127 mm |
| Genişlik | 96 mm |
| Derinlik | 125 mm |
| Ürün ağırlığı | 1,76 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 11,0 cm |
| Package 1 Width | 13,5 cm |
| Package 1 Length | 15,5 cm |
| Package 1 Weight | 1,701 kg |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 5 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 8,805 kg |
