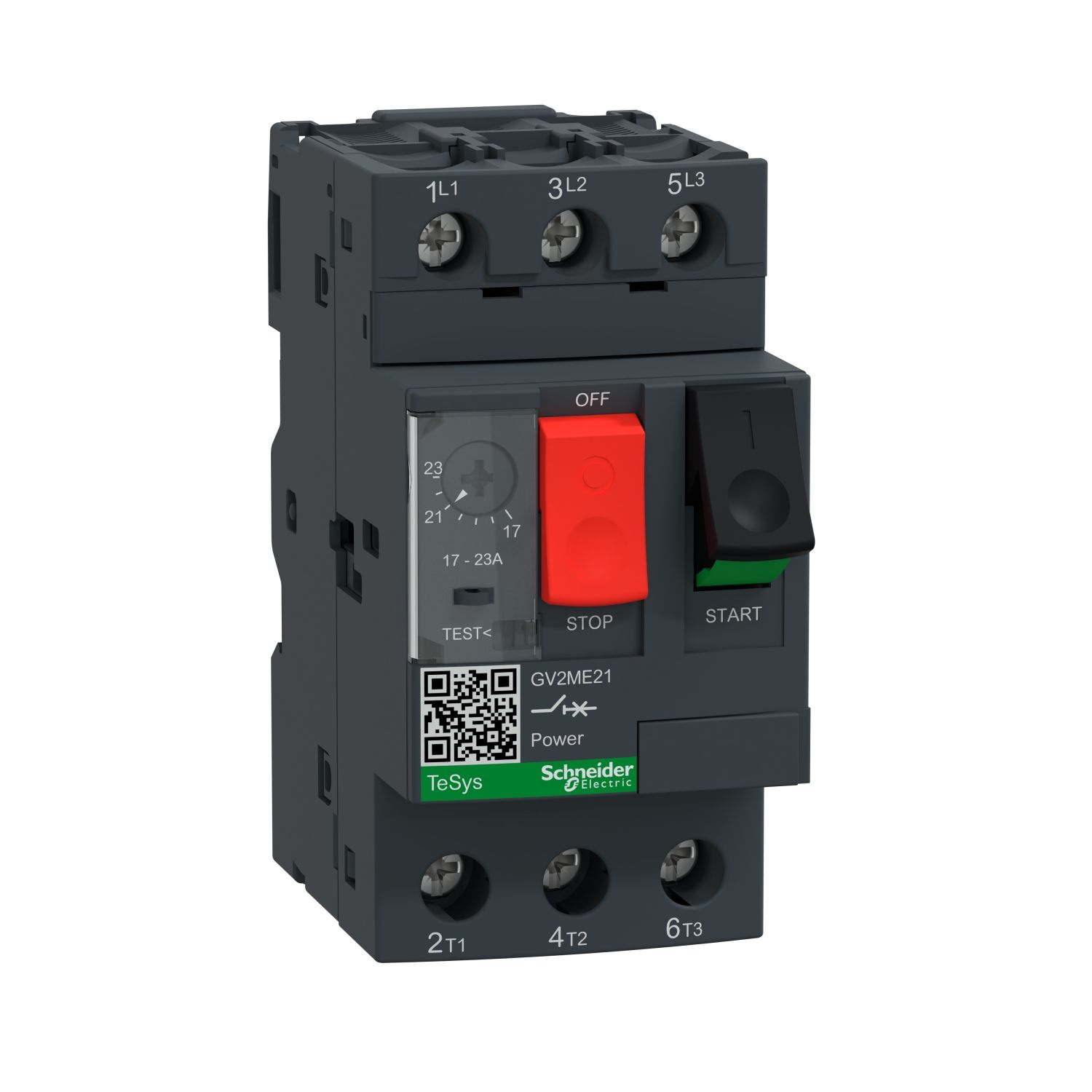

Schneider Electric GV2ME21 17-23A Motor Koruma Şalteri
Ürün Kodu
GV2ME21
Garanti Süresi
18 Ay
0 Puan - 0 Yorum
| Seri | TeSys Deca |
| Ürün adı | TeSys GV2 TeSys Deca |
| Ürün ya da bileşen tipi | Motor circuit breaker |
| Ürün grubu | GV2ME |
| Cihaz uygulaması | Motor protection |
| Açma birimi teknolojisi | Termik Manyetik |
Tamamlayıcı
| Kutup tanımı | 3P |
| Şebeke tipi | AC |
| Kullanım kategorisi | Kategori A 'e uygunIEC 60947-2 AC-3 'e uygunIEC 60947-4-1 |
| Ağ frekansı | 50/60 Hz 'e uygunIEC 60947-4-1 |
| Sabitleme modu | 35 mm simetrik DIN rayı: klipsli Panel: vidalı (with adaptor plate) |
| Motor gücü kW | 9 kW -de 400/415 V AC 50/60 Hz 11 kW -de 500 V AC 50/60 Hz 18,5 kW -de 690 V AC 50/60 Hz |
| Kesme kapasitesi | 50 kA Icu -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 4 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kısa devre kesme kapasitesi | 100 % -de 230/240 V AC 50/60 Hz 'e uygunIEC 60947-2 40 % -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 50 % -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| Kontrol tipi | Açma/kapama butonu |
| [In] nominal akım | 23 A |
| Termal koruma ayar aralığı | 17…23 A 'e uygunIEC 60947-4-1 |
| Manyetik açma akımı | 327 A |
| [Ith] klasik açık hava termik akımı | 23 A 'e uygunIEC 60947-4-1 |
| [Ue] nominal çalışma voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ui] nominal yalıtım voltajı | 690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-2 |
| Faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| Yalıtıma uygunluk | Evet 'e uygunIEC 60947-1 § 7-1-6 |
| Kutup başına güç dağılımı | 2,5 W |
| Mekanik dayanıklılık | 100000 cycles |
| Elektrik dayanıklılığı | 100000 cycles için AC-3 -de 415 V In |
| Nominal görev | Sürekli 'e uygunIEC 60947-4-1 |
| Sıkma torku | 1,7 N.m - üzerinde vida kelepçesi terminali |
| Genişlik | 45 mm |
| Yükseklik | 89 mm |
| Derinlik | 78,5 mm |
| Ürün ağırlığı | 0,26 kg |
| Renk | Koyu gri |
Ortam
| Standartlar | EN/IEC 60947-2 EN/IEC 60947-4-1 |
| Ürün sertifikaları | CCC UL CSA EAC ATEX LROS (Lloyds register of shipping) BV RINA DNV-GL UKCA |
| IK koruma derecesi | IK04 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| Iklimsel dayanım | 'e uygunIACS E10 |
| Depolama ortam koşulları | -40…80 °C |
| Yangına dayanıklılık | 960 °C 'e uygunIEC 60695-2-11 |
| Çalışma için ortam hava sıcaklığı | -20…60 °C |
| Mekanik dayanıklılık | Şoklar: 11 msn için 30 Gn Titreşimler: 5 Gn, 5...150 Hz |
| Çalışma yüksekliği | 2000 m |
Paketleme üniteleri
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,5 cm |
| Package 1 Width | 8,5 cm |
| Package 1 Length | 9,5 cm |
| Package 1 Weight | 290 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 24 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,203 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 384 |
| Package 3 Height | 75 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 123,248 kg |
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu | Green Premium ürünü |
| REACh Düzenlemesi |  REACh Bildirisi |
| EU RoHS Direktifi | Uyumlu EU RoHS Bildirisi |
| Cıva içermez | Evet |
| Çin RoHS Düzenlemesi | Çin RoHS beyanı |
| RoHS muafiyet bilgileri | Evet |
| Çevre Beyanı | Çevresel Ürün Profili |
| Döngüsellik Profili | Kullanım Sonu Bilgileri |
| WEEE | Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
