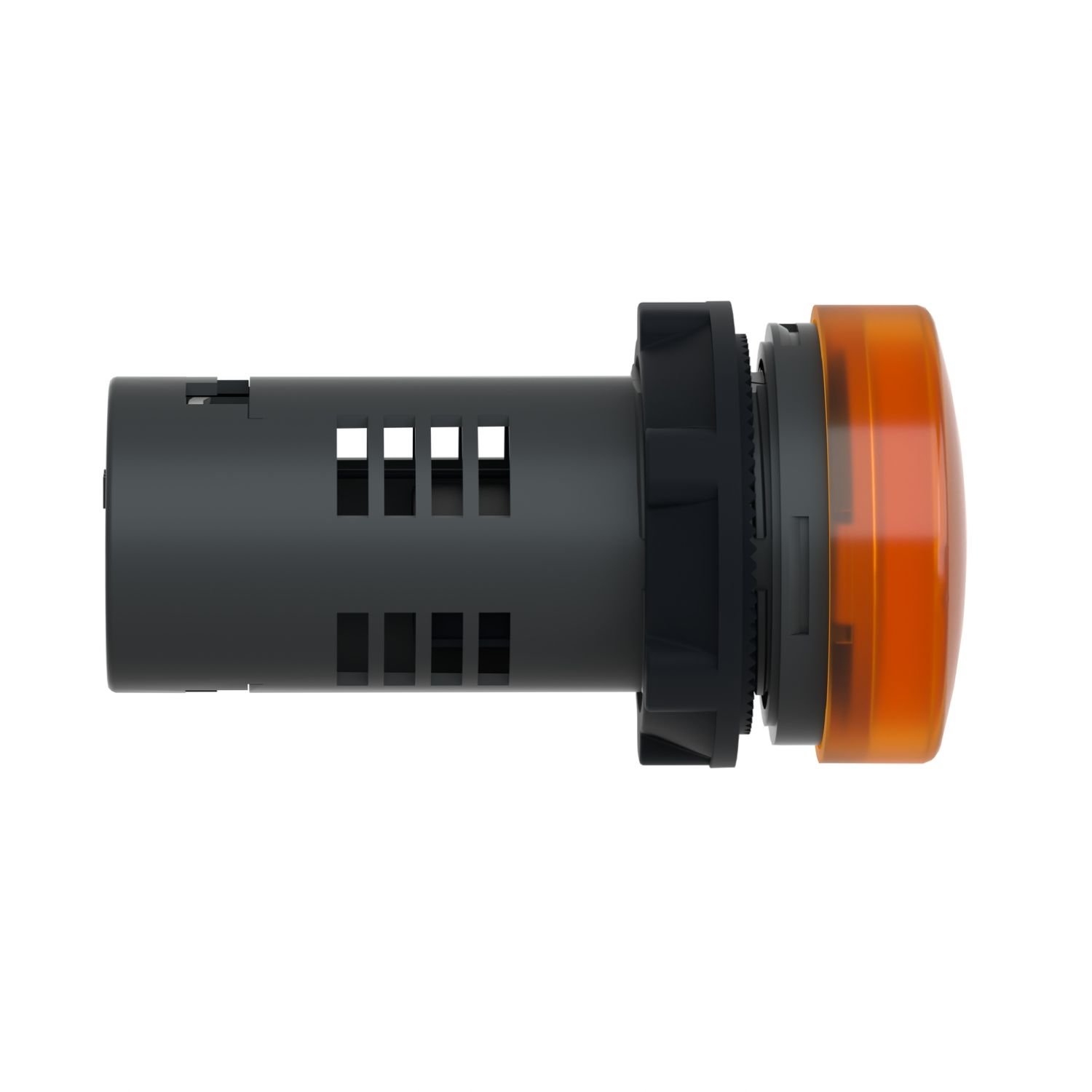

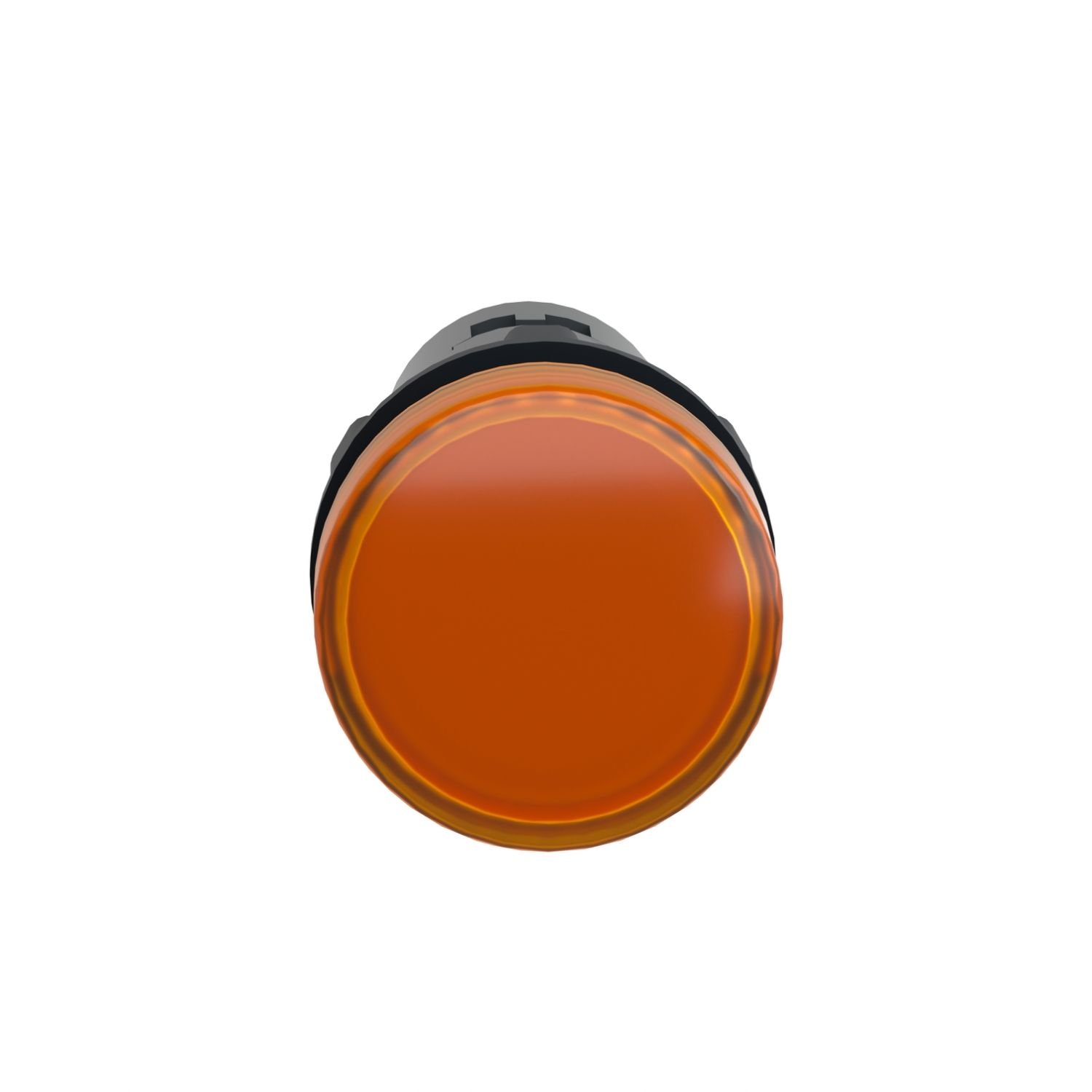

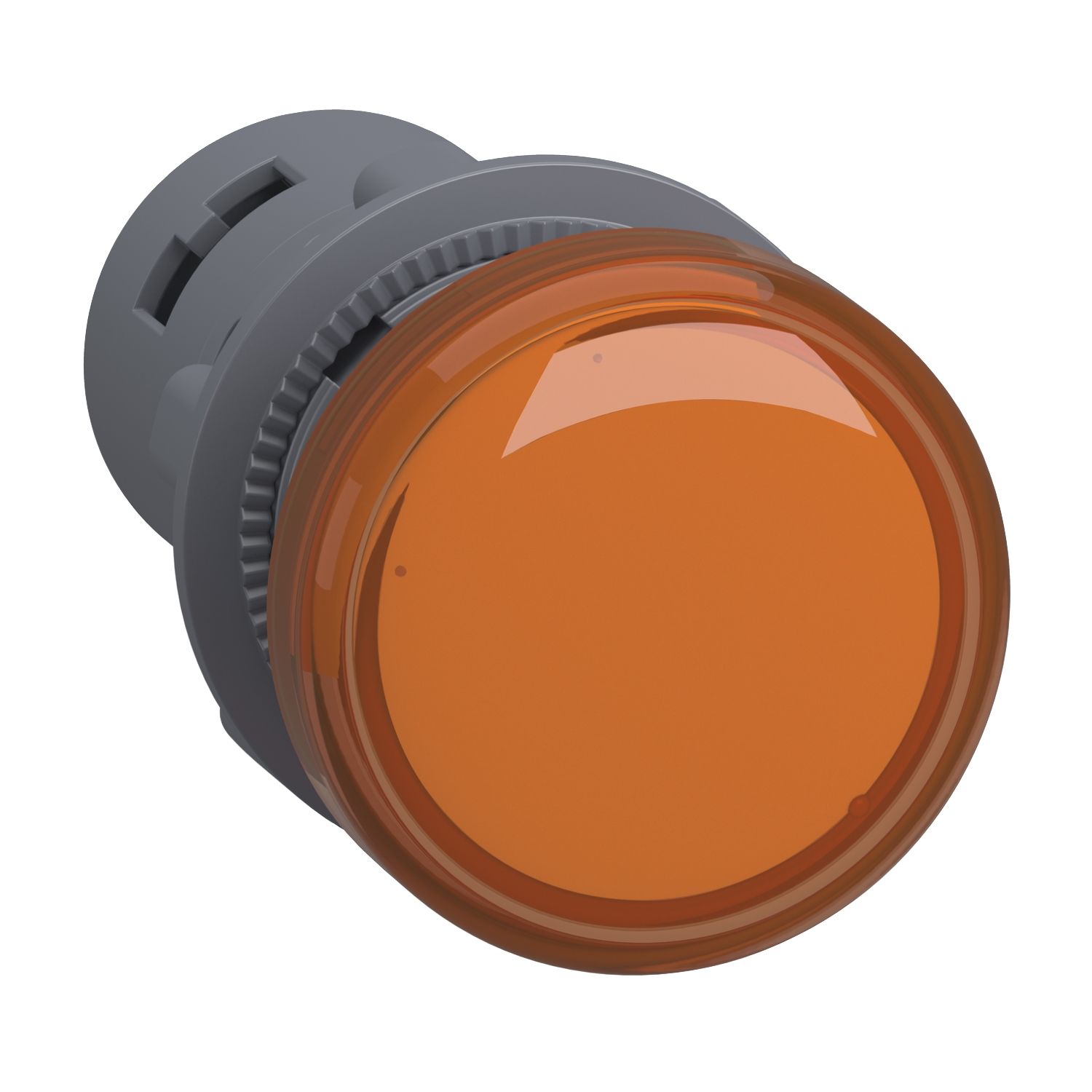

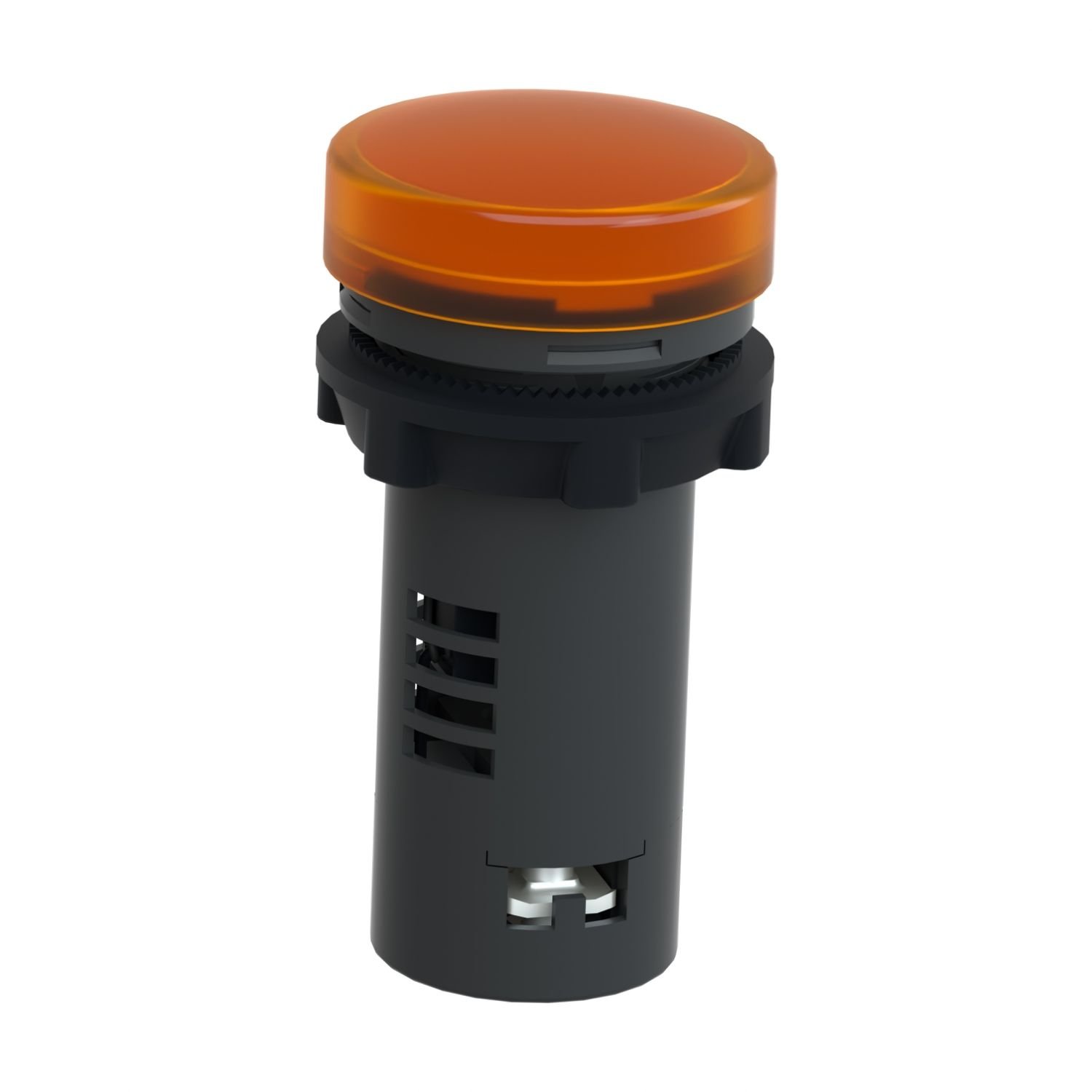

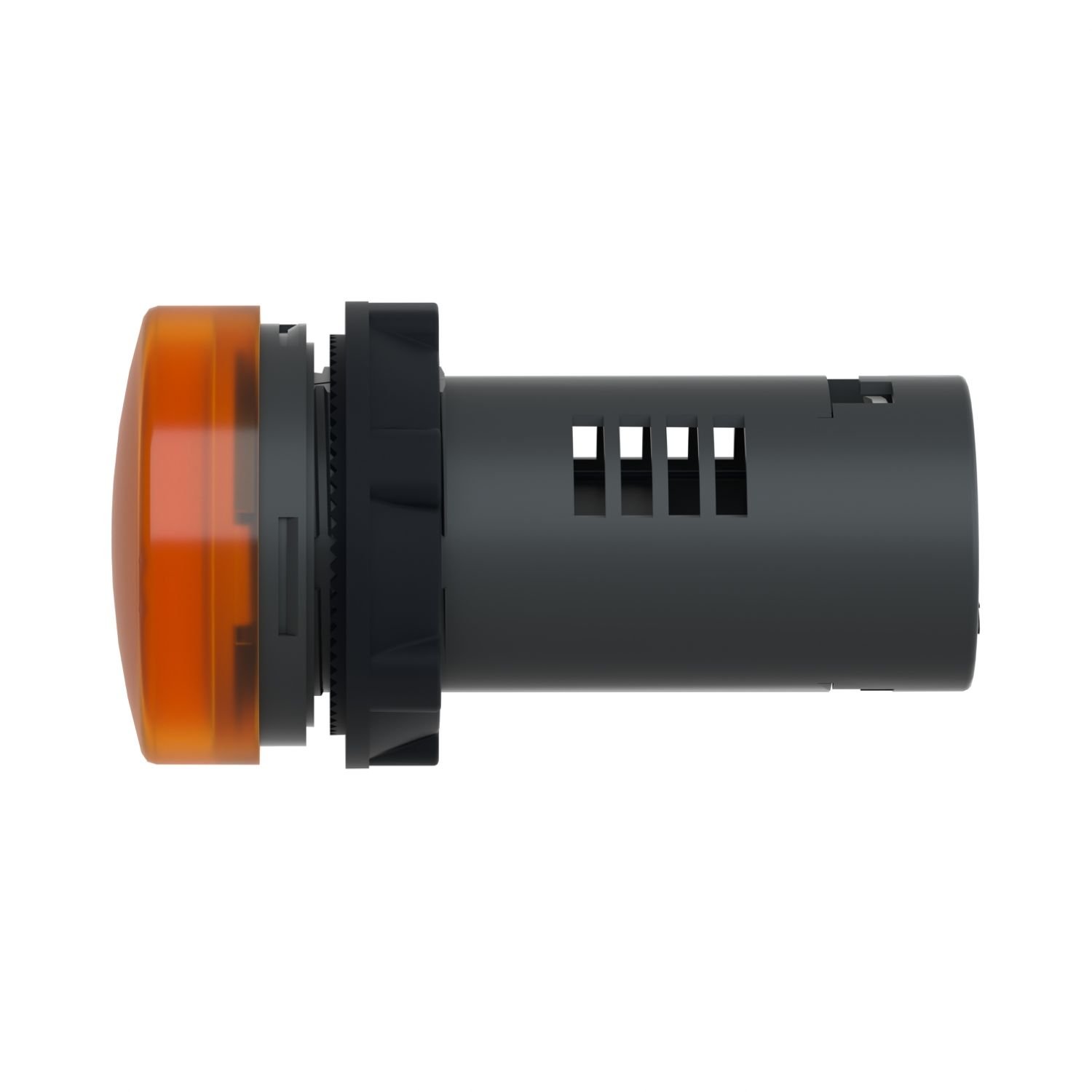

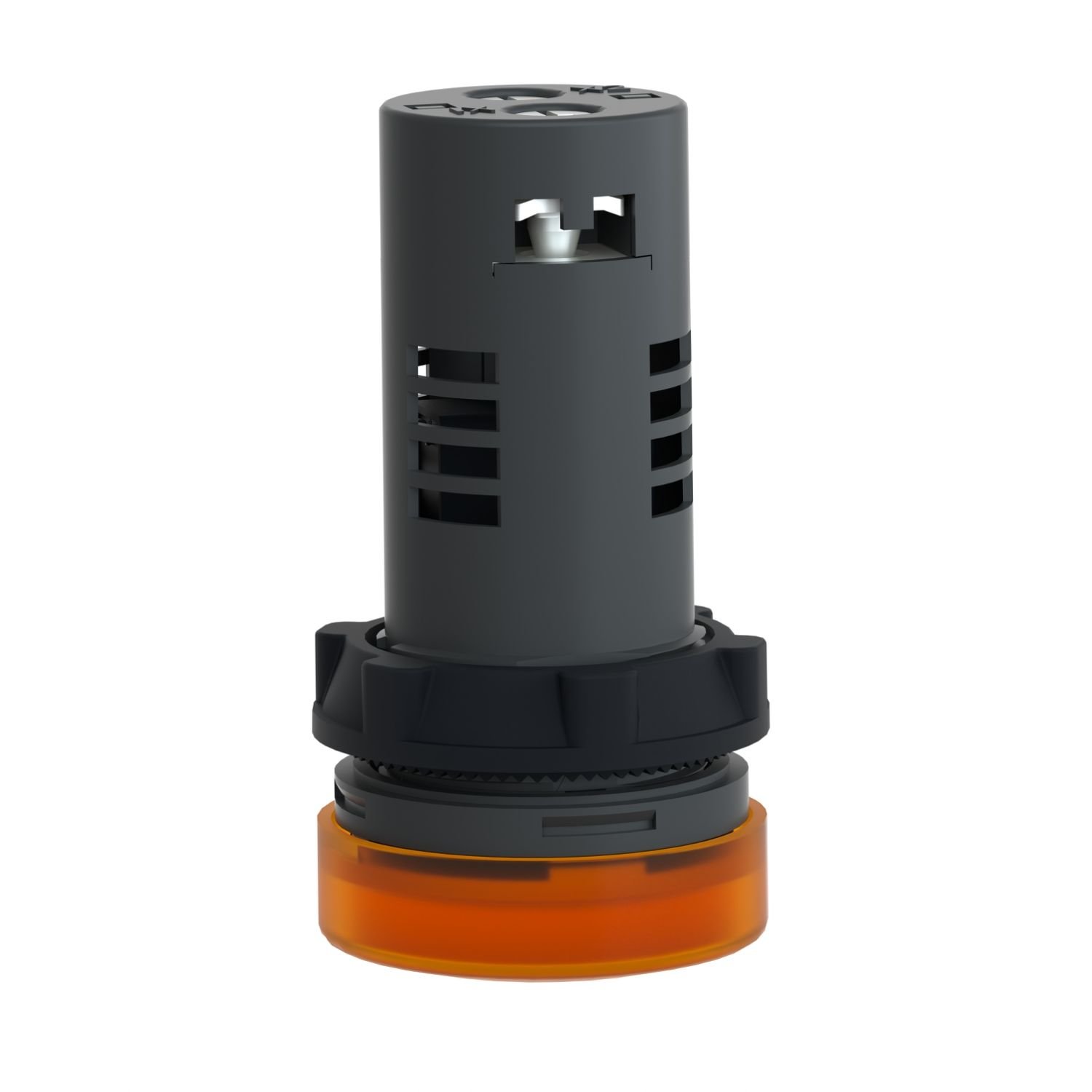

XA2EVM5LC
Sinyal lambası, plastik, sarı, Ø 22 mm, LEDli, 220…230V AC

|
|
|
|
|
Ana
| Ürün serisi |
Easy Harmony XA2
|
| Ürün ya da bileşen tipi |
Monolit pilot ışığı
|
| Ürün grubu |
XA2
|
| Montaj çapı |
22,5 mm
|
| Sinyalleme birimi başlığı biçimi |
Yuvarlak
|
| Başlık/operatör veya lens rengi |
Sarı
|
| Işık kaynağı |
LED
|
| Ampul tabanı |
Entegre LED
|
| [Us] nominal besleme gerilimi |
220...230 V AC 50/60 Hz
|
Tamamlayıcı

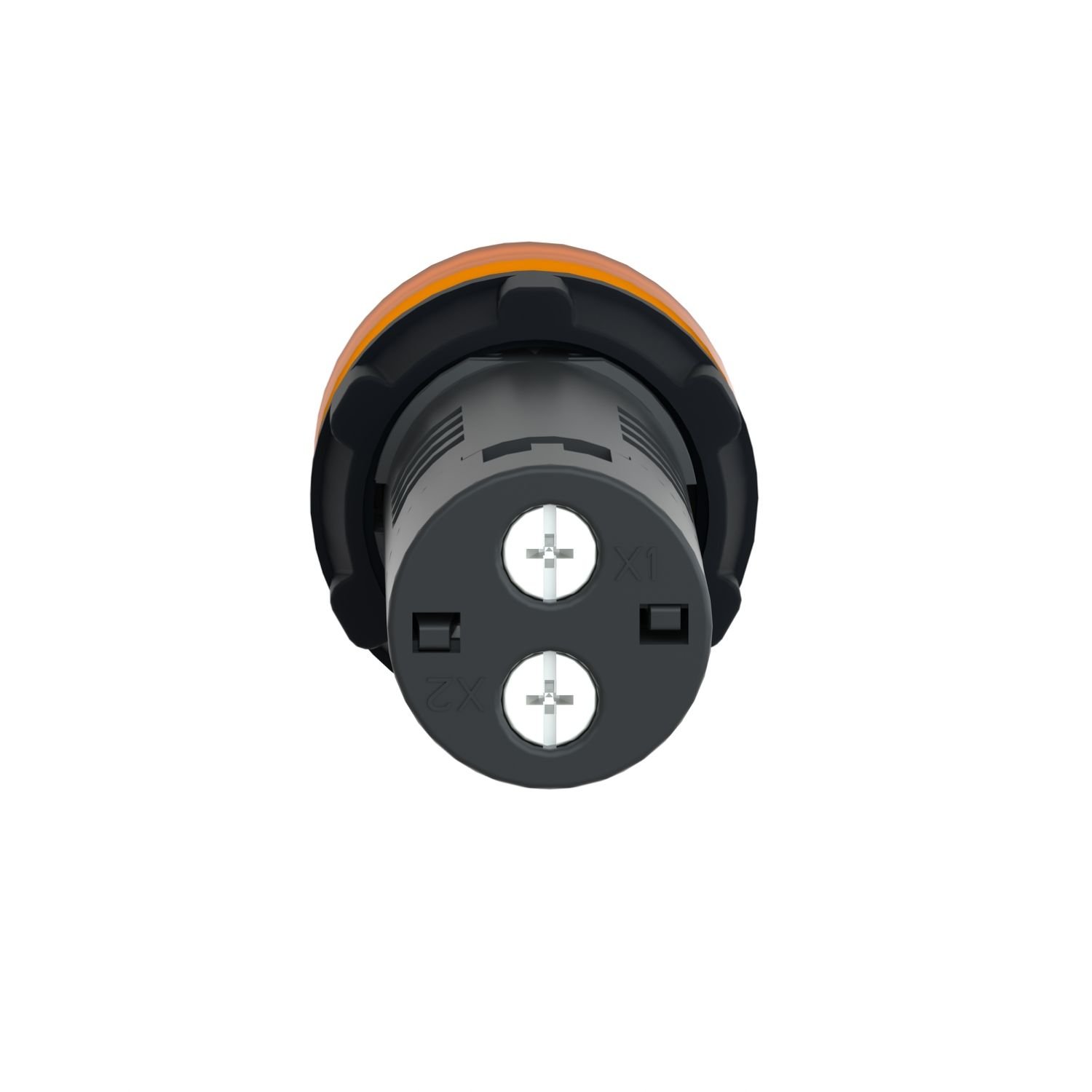

| Terminallerin açıklaması ISO n°1 |
(X1-X2)PL
|
| Cihaz montajı |
Sabitleme deliği 22,3 +0,4/0 'e uygunIEC 60947-5-1
|
| Sabitleme merkezi |
>= 30 x 40 mm (destek paneli) metal 1…6 mm
>= 30 x 40 mm (destek paneli) plastik 2…6 mm
|
| Sabitleme modu |
Sabitleme somunu baş altı tavsiye edilen tork: 2,2 N.m (+/- 0.2 N.m)
|
| İşaretleme |
CE
CCC
|
| [Us] nominal besleme voltajı |
220...230 V
|
| Bağlantılar - terminaller |
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz 'e uygunIEC 60947-1
|
| Sıkma torku |
0,8…1 N.m 'e uygunIEC 60947-1
|
| Vida başının şekli |
Çapraz ile uyumludur Philips No 2 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
|
| [Ui] nominal yalıtım voltajı |
400 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
|
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1
|
| Sinyalleme tipi |
Sabit
|
| Besleme gerilimi limitleri |
0,8…1,2 V AC
|
| Akım tüketimi |
<= 20 mA
|
| Hizmet ömrü |
40000 h nominal gerilimde ve 25 °C
|
| Yükseklik |
29 mm
|
| Genişlik |
29 mm
|
| Derinlik |
53 mm
|
| Ürün ağırlığı |
0,02 kg
|
Ortam
| Depolama ortam koşulları |
-40…70 °C
|
| Nominal çalışma ortam sıcaklığı |
-25…70 °C
|
| Aşırı gerilim kategorisi |
Sınıf I 'e uygunIEC 536
|
| IP koruma derecesi |
IP65 conforming to IEC 60529
|
| IK koruma derecesi |
IK05
|
| Standartlar |
IEC 60947-5-1
IEC 60947-1
GB 14048.5
GB 14048.1
IEC 60529
IEC 50102
|
| Ürün sertifikaları |
CCC
CE
|
| Titreşim direnci |
5 gn (f= 12…500 Hz) 'e uygunIEC 60068-2-6
|
| Darbe dayanımı |
30 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
|
Paketleme üniteleri
| Unit Type of Package 1 |
PCE
|
| Number of Units in Package 1 |
1
|
| Package 1 Height |
5,300 cm
|
| Package 1 Width |
2,900 cm
|
| Package 1 Length |
2,900 cm
|
| Package 1 Weight |
21,000 g
|
| Unit Type of Package 2 |
BB2
|
| Number of Units in Package 2 |
10
|
| Package 2 Height |
6,600 cm
|
| Package 2 Width |
20,400 cm
|
| Package 2 Length |
23,000 cm
|
| Package 2 Weight |
210,000 g
|
| Unit Type of Package 3 |
S02
|
| Number of Units in Package 3 |
160
|
| Package 3 Height |
15,000 cm
|
| Package 3 Width |
30,000 cm
|
| Package 3 Length |
40,000 cm
|
| Package 3 Weight |
5,800 kg
|
Sürdürülebilirlik Teklifi
| Sürdürülebilir teklif durumu |
Green Premium ürünü
|
| REACh Düzenlemesi |
 REACh Bildirisi
|
| REACh, SVHC içermez |
Evet
|
| EU RoHS Direktifi |
Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil)
EU RoHS Bildirisi
|
| Toksik ağır metal içermez |
Evet
|
| Cıva içermez |
Evet
|
| Çin RoHS Düzenlemesi |
Çin RoHS beyanı
|
| RoHS muafiyet bilgileri |
Evet
|
| Çevre Beyanı |
Çevresel Ürün Profili
|
| Döngüsellik Profili |
Kullanım Sonu Bilgileri
|
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.
|
